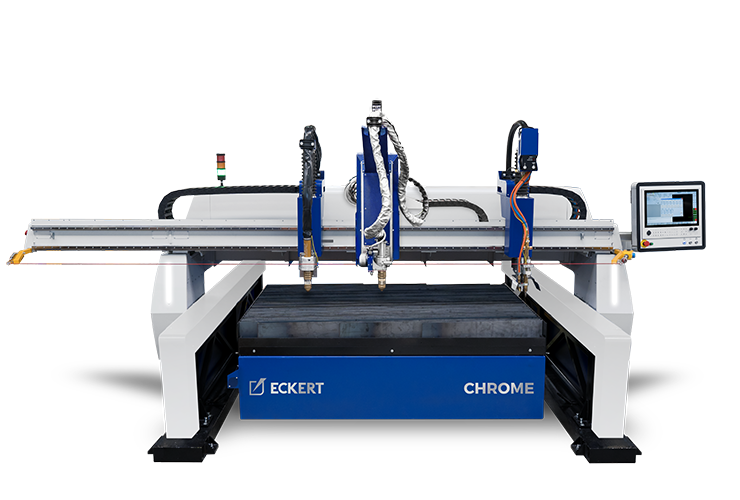

Chrome
Entdecke die neuste Generation von Dynamik und Präzision im CNC Plasmaschneiden
Chrome
Entdecke die neuste Generation von Dynamik und Präzision im CNC Plasmaschneiden
Charakteristik
CHROME stellt die neueste Generation im CNC Autogen-Plasmaschneiden dar. Als eine von wenigen Maschinen in Europa ist sie in der Lage die neuesten Standards der DIN-EN 17916 „Sicherheit von Maschinen zum thermischen Schneiden“ zu erfüllen. Ein modernes überarbeitetes Antriebskonzept ermöglicht zudem beispiellose Schneiddynamik. Eine einzigartige und äußerst robuste Stahlkonstruktion sorgt wiederum für extreme Laufruhe, sogar bei hohen Schneidgeschwindigkeiten & anspruchsvollen Schneidkonturen.
Haupteigenschaften
- Eine der präzisesten Schneidanlagen in ihrer Klasse – insbesondere bei anspruchsvollen Konturen
- Schneidbereich von 1 - 150 mm Materialstärke
- Einsatz modernster EtherCAT® Technologie für schnelle und zuverlässige Kommunikation zwischen Maschinenkomponenten
- Hohe Beschleunigungswerte von bis zu 1 m/s²
- Verschiedenste Sicherheitspakete erhältlich
- Moderne Eckert I-Vision CNC-Steuerung, montiert auf einem beweglichen Tragarm für optimale Ergonomie und Komfort am Arbeitsplatz
- Plug & Play Lösung für schnelle und einfache nachträgliche Einbindung sowie Austausch von Werkzeugen bei zukünftig wechselnden Anforderungen
- Power-LED-Beleuchtung für erhöhte Sicherheit am Arbeitsplatz
- In die Maschine integrierte Komponenten sorgen für einen hohen Schutz gegen äußere Einflüsse beim Schneiden und erhöhen deren Lebensdauer
- Industry 4.0 ready – Bereit für die Einbindung in moderne 4.0 Fertigungsbetriebe zur Effizienzsteigerung
- Assistent - Maschinenwartungsplan
Maschineneigenschaften

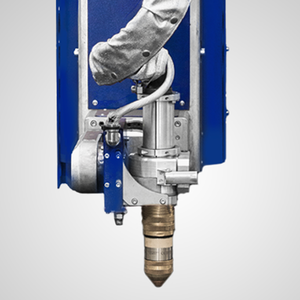

Helix 3D Schneidkopf
Helix 3D Schneidkopf
Eine innovative Lösung zum präzisen Anfasen und zur Schweissnahtvorbereitung von Blechen und Rohren. Ein endlos drehbarer Schneidkopf mit einem Neigungswinkel von +/- 52° macht ihn zu einem leistungsfähigen Werkzeug. Der Schneidkopf ist ausgestattet mit einem umfangreichen Sensorpaket, welches die erforderliche Sicherheit sowie fließenden Prozessablauf ermöglicht. Das wartungsfreie Getriebe erhöht die Performance der Anlage deutlich und Minimiert eventuelle Servicekosten.
SpeedLift 150 Plasma Support
SpeedLift 150 Plasma Support
High-Speed Plasma Support, welcher alle modernen technischen Möglichkeiten zuverlässig umsetzt. Highlight ist die einzigartige Kombination aus Stabilität und leistungsstarken Antrieben, welche eine z-Achsen Geschwindigkeit von bis zu 18 m/min ermöglicht, um die Effizienz der Maschine zu maximieren und dabei stets die hohe Positioniergenauigkeit zu halten. Selbstverständlich können Technologien wie Contour Cut®, Contour Cut Speed®, Diameter Pro®, True Hole® eingesetzt werden.

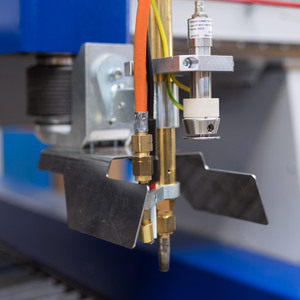

Autogen Brenner
Autogen Brenner
Autogenschnitte von Baustahl bis 150 mm Materialstärke bei nahezu rechtwinkligen Schnitten. Der Brenner kann optional mit einem Höhensensor, automatischer Zündung und manueller Winkeleinstellung ausgestattet werden.
Absaugtisch
Absaugtisch
Der modular aufgebaute Schneidtisch von Eckert ist statisch freistehend und somit besonders stabil in seiner Ausführung. Zudem verfügt er über einen herausnehmbaren Tischrahmen bei dem mit wenigen Handgriffen die gesamte Auflagefläche zur schnellen und bequemen Entleerung der Schlackewannen freigelegt ist. Diese Art des Aufbaus garantiert eine sichere und produktive Arbeitsweise. Außerdem verfügt der Absaugtisch über ein intelligentes CNC gesteuertes Absaugsystem bei dem jedes Segment, je nach Tischbreite mit einseitigen oder doppelseitigen Absaugkanälen ausgestattet ist. Die dazu passende Eckert Filterabsauganlage rundet das Gesamtpaket entsprechend ab.

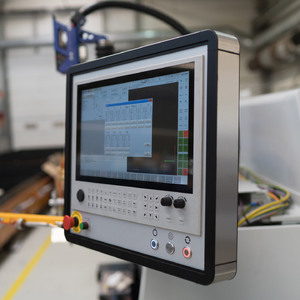

i-Vision Steuerung
i-Vision Steuerung
Die modernste Eckert I-Vision Steuerung steht für hohe Qualität bei Maschinen im Industrieeinsatz. Für treffsichere Eingaben und entsprechendem Kratzschutz verfügt sie über einen modernen Corning® Gorilla® Glas Touchscreen. Hochwertige Komponenten und eine robuste Konstruktion sorgen für die notwendige Zuverlässigkeit beim Arbeiten. Umfangreiche Funktionen sowie eine intuitiv einstellbare Bedienoberfläche sorgen für eine schnelle und unkomplizierte Nutzung sämtlicher Maschinenfunktionen. Der Platz der CNC-Steuerung auf dem beweglichen Tragarm bietet einzigartigen Bedienkomfort und Sicherheit für den Maschinenbediener.
Konstruktion
Konstruktion
Chrome charakterisiert sich durch seine solide Stahl-Konstruktion, perfekt abgestimmt auf die hoch-präzise Linearführung, um äußerst genaue und dynamische Schnitte auch bei Anspruchsvollen Konturen zu ermöglichen. Die weitestgehend in die Führungsmaschine integrierte Verkabelung sowie verbauten Schneidkomponenten ergeben höheren Schutz gegen Stäube und thermische Einflüsse beim Schneiden und erhöhen somit deren Lebensdauer.
Multi Platform Konzept
Multi Platform Konzept
Das Multi-Plattform-Konzept ermöglicht mittels Plug & Play Lösungen nachträgliche Upgrades der Maschinenkonfiguration, um während seiner langjährigen Verwendung stets mit den Anforderungen des Anwenders mitwachsen zu können. Dementsprechend kann der Anwender selbst entscheiden ob und wann ein Upgrade an der Führungsmaschine mittels weiteren Supporten durchgeführt werden soll. Ebenso kann der Arbeitsbereich jederzeit nachträglich mittels Portalverbreiterung vergrößert werden, um z.B. Rohre & Profile bearbeiten zu können.
-
Portalverbreiterung mit integrierter Fernbedienung -
Spannvorrichtung für Rohre und Profile
-
Plasmamarkierung
-
Nadelmarkierung
-
Zentriereinheit
-
Filterabsauganlage
-
Automatischer Wechseltisch
Portalverbreiterung mit integrierter Fernbedienung
Erweitert die Arbeitsbreite der Maschine für großvolumige Bauteile wie Rohre und Profile, außerhalb des Schneidtisches um bis zu 700 mm zusätzlich. Zur bequemen Bedienung im Bereich des Auslegers befindet sich eine schnurgebundene Industrie-Fernbedienung mit allen wichtigen Funktionen, die der Bediener zur Einrichtung benötigt.
Spannvorrichtung für Rohre und Profile
Das ESR-Spannsystem gibt die Möglichkeit, außerhalb des Tisch-Arbeitsbereiches bequem Rohre und Profile mittels Autogen- oder Plasma zu bearbeiten. Mittels Portalverbreiterung kann der Schneidkopf über die Spannvorrichtung geführt werden, welche wiederum die Rohrachse steuert um beispielsweise komplexe Schweissfasen und Rohrknoten vollautomatisch realisieren zu können. Die Spannvorrichtung verfügt über eine spezielle Übersetzung mit dessen Hilfe, Rohre von 50-900 mm Durchmesser, bearbeitet werden können.
Plasmamarkierung
Die Markierung dient der Kennzeichnung von Blechen, Rohren und Profilen. Das Anbringen von Linien und Beschriftungen vereinfacht und beschleunigt die Nachbearbeitung der Bauteile, beispielsweise beim Verschweißen oder Abkanten der Bleche. Das Markieren wird ebenfalls zum Beschriften von tragenden Bauteilen eingesetzt, was wiederum die Erfüllung der DIN-EN 1090 deutlich vereinfacht.
Nadelmarkierung
Der Nadelmarkierer befindet sich an einem speziellen Support auf dem Portal. Das System ermöglicht ein schnelles Aufbringen von Texten auf allen Stählen mittels gehärteter Markiernadel.
Zentriereinheit
Der vollautomatische Zentrierbohrer des Herstellers Suhner dient vorwiegend dem Anbringen von Zentrierpunkten an Elementen, die anschließend für Gewindelöcher aufgebohrt werden sollen. Er wird besonders in Betrieben eingesetzt, bei denen diese Form von Nachbearbeitung aufwendig und manuell durchgeführt werden muss.
Filterabsauganlage
Die Absauganlage dient der Filtrierung der Schadstoffe und der Partikel, die während des thermischen Schneidens entstehen. Zur Auswahl stehen Filterflächen von 80 bis 240 Quadratmeter und einem Volumenstrom bis 15.000 m³/h. Der optional erhältliche Funkenvorabscheider garantiert zuverlässiges Ablöschen von Funken sowie länger ausglühender Partikel und erhöht die Lebensdauer der Filterpatronen.
Automatischer Wechseltisch
Der Wechseltisch besteht aus zwei Tischauflageflächen, um die Schneidanlage maximal nutzen zu können. Dabei wird während des Schneidens an einem Tisch die parallele Be- und Entladung an der zweiten Tischauflage ermöglicht. Selbstverständlich lässt sich dieser bei Bedarf in ein vollautomatisches Be- und Entladesystem integrieren. Zusätzlich ist der Wechseltisch mit einem Stahlförderband ausgestattet, um herabfallende Kleinteile bequem nach außen zu befördern. Für die notwendige Arbeitssicherheit sorgt eine Lichtschranke.
