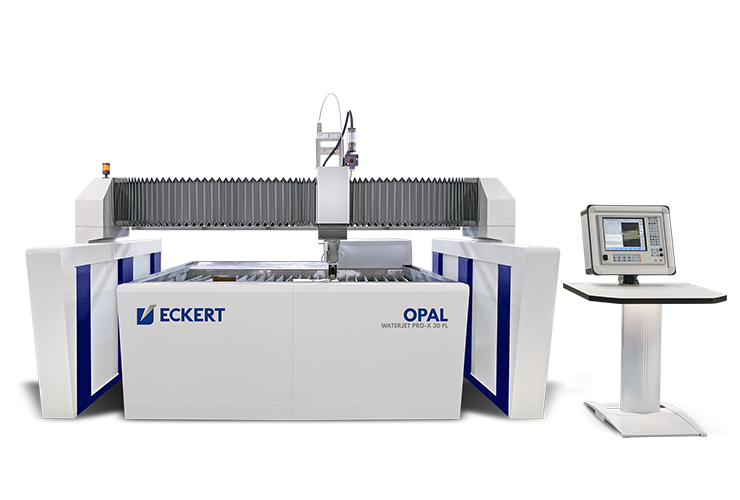

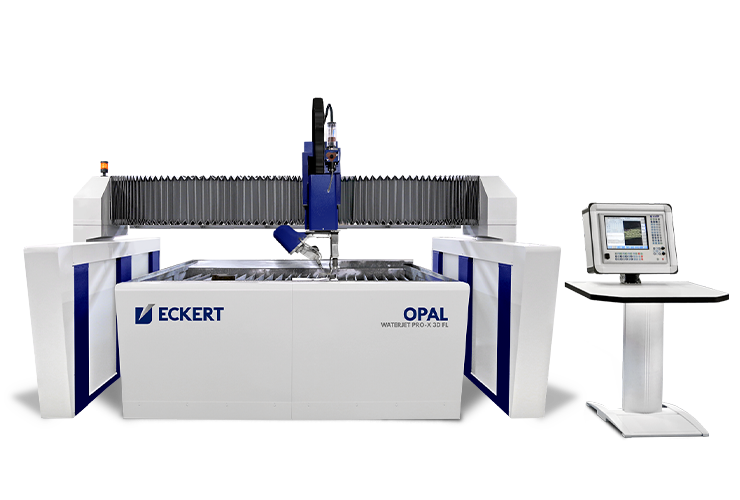

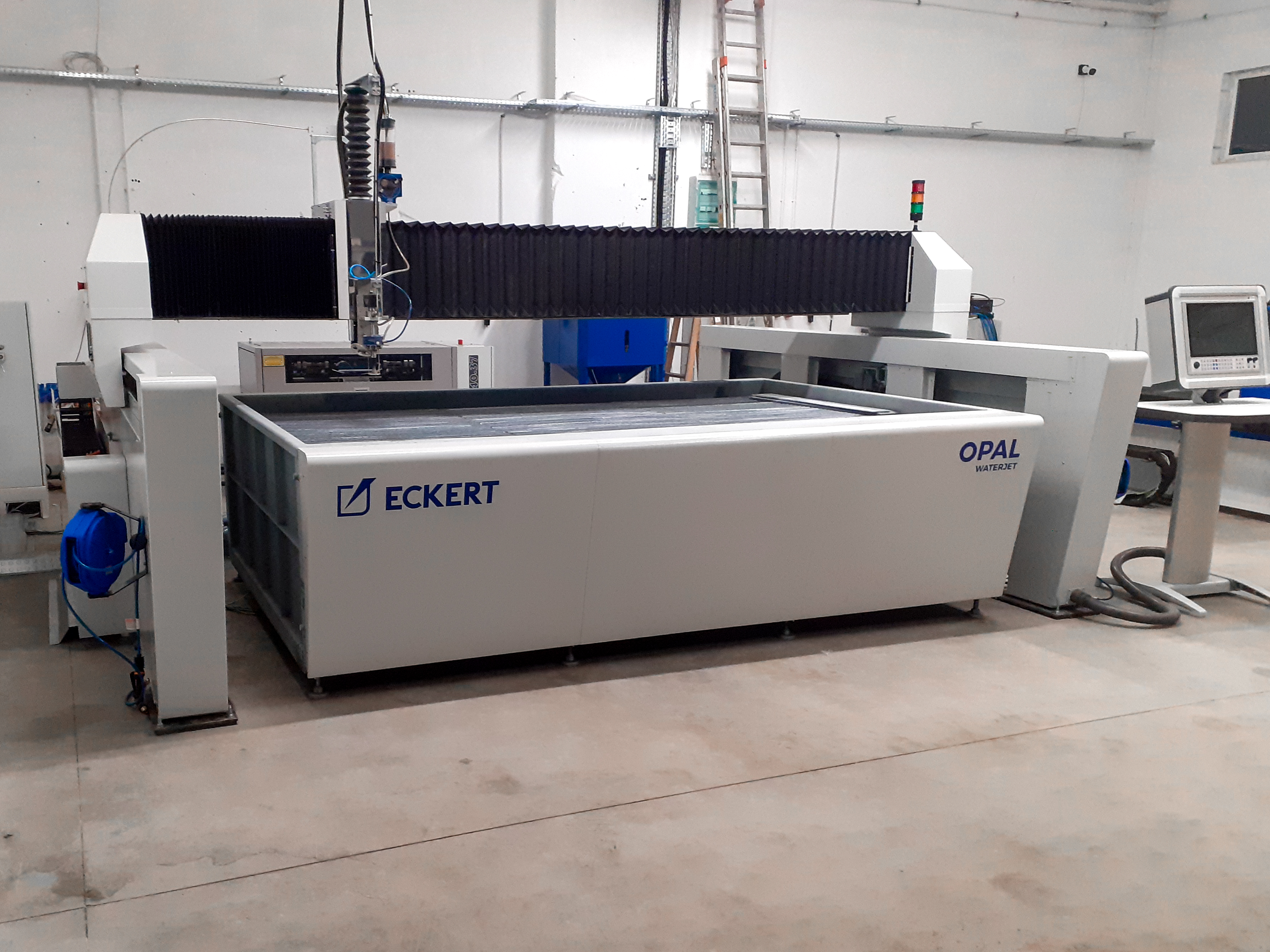

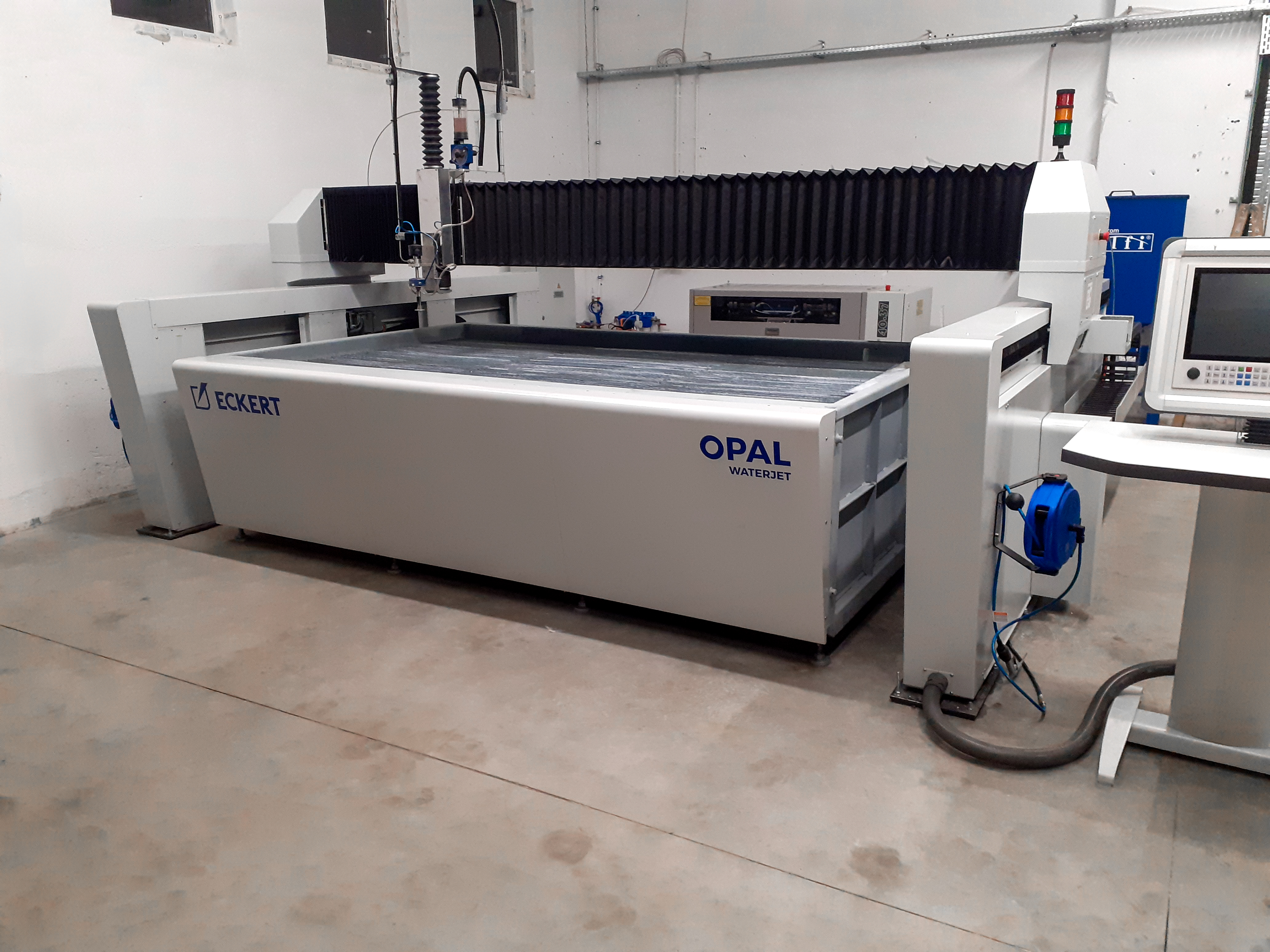

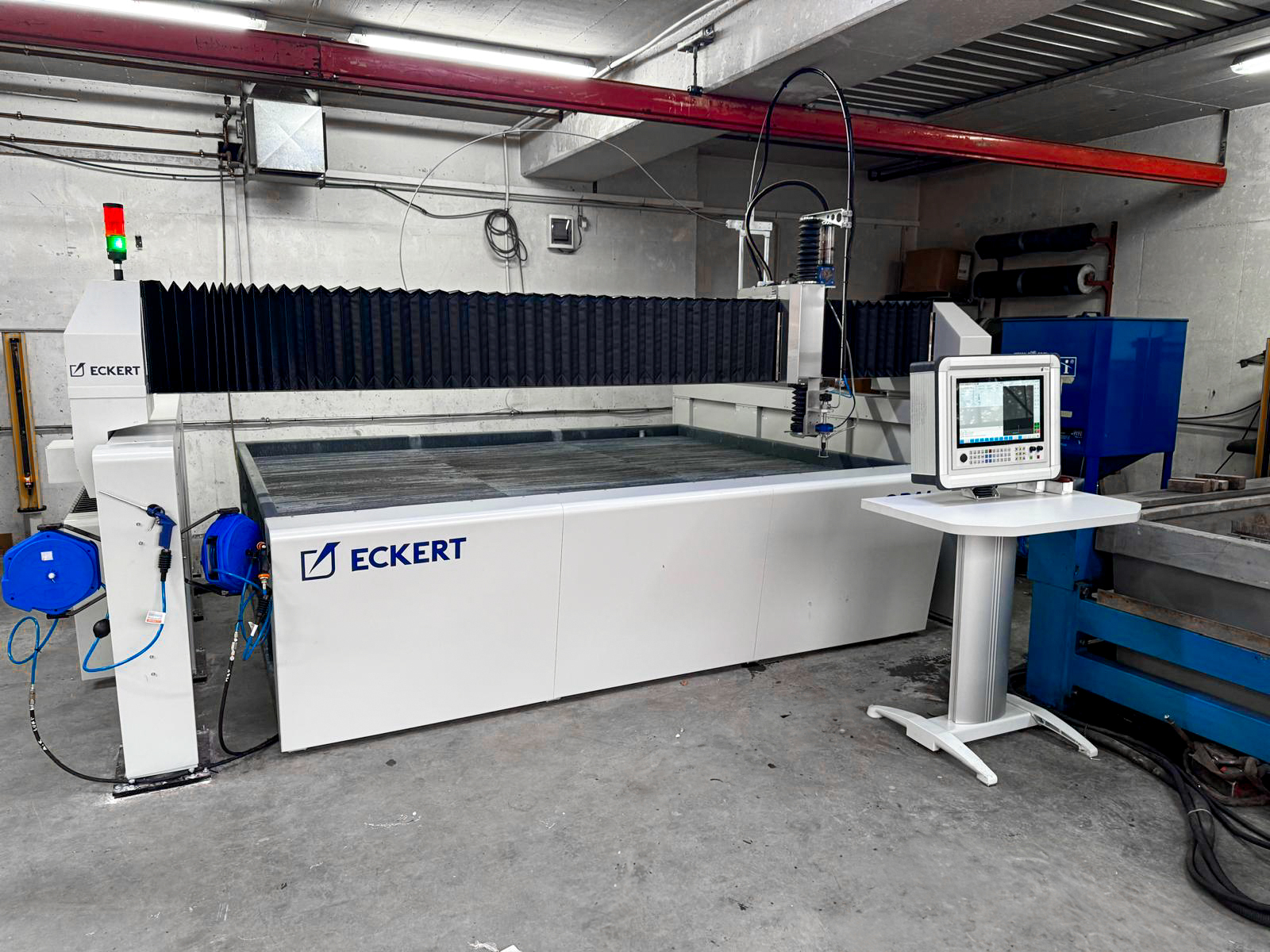

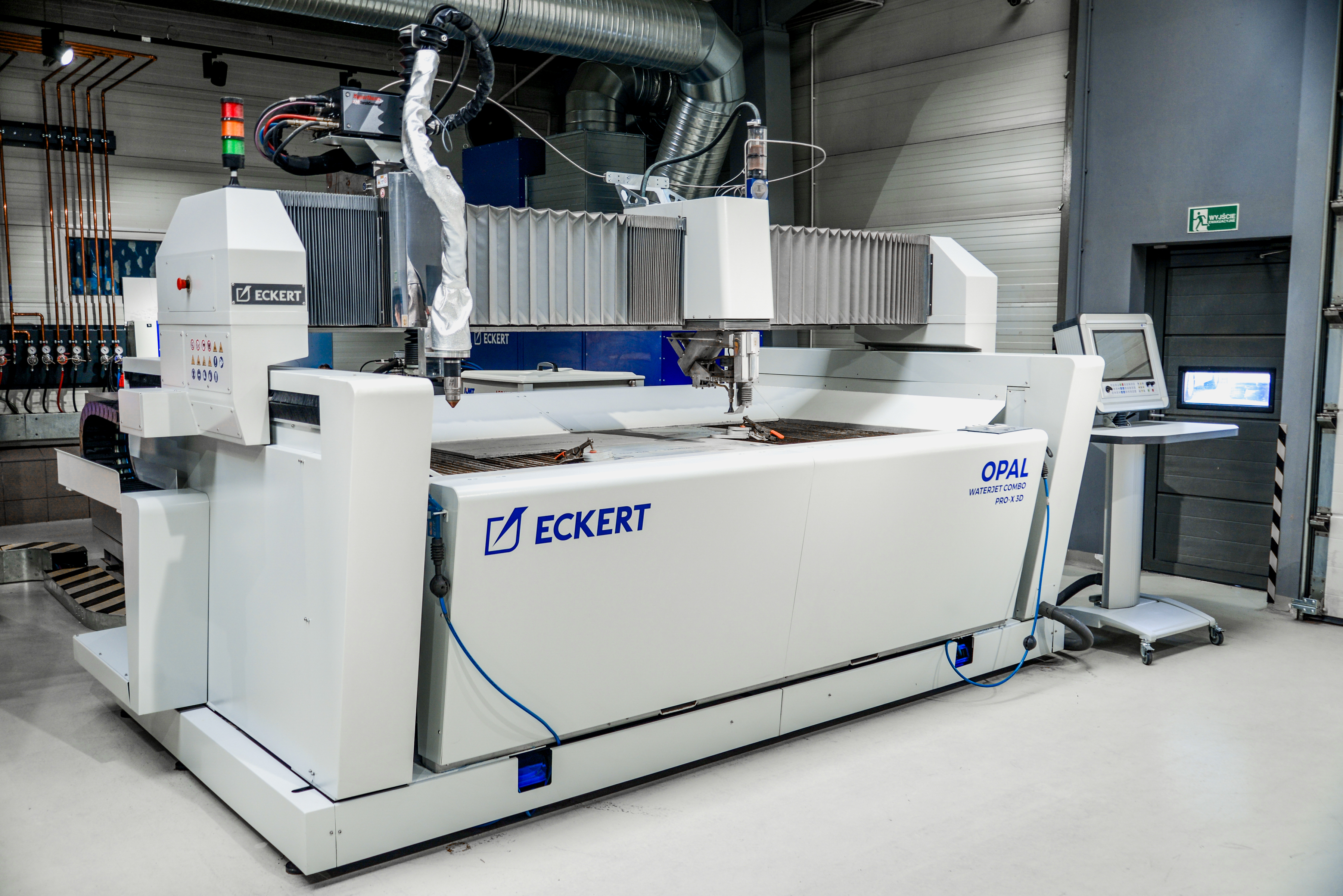

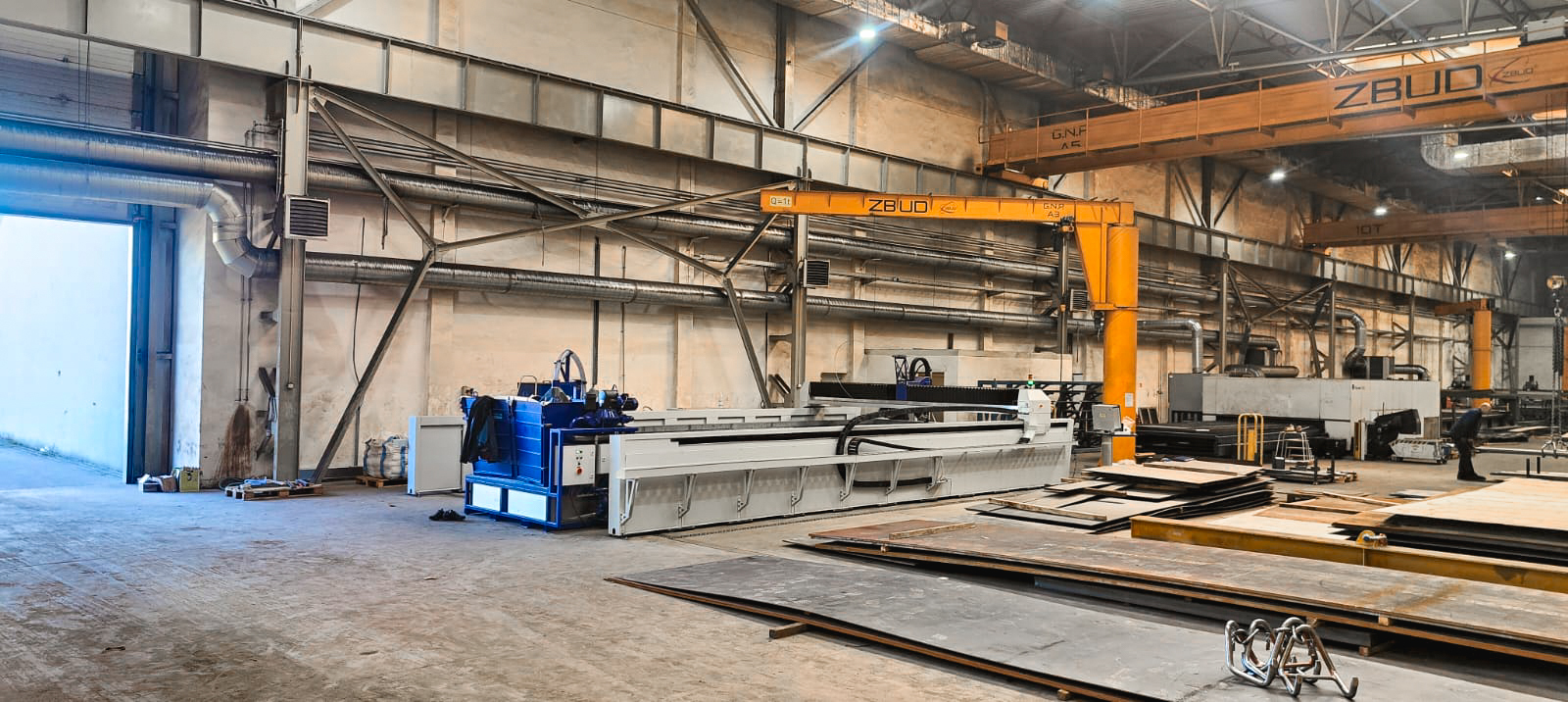

Opal Waterjet
Vielseitiges und hochpräzises Wasserstrahlschneiden.
Opal Waterjet
Vielseitiges und hochpräzises Wasserstrahlschneiden.
Charakteristik
Die Schneidanlage Opal WaterJet ist die Antwort auf besonders hohe Anforderungen an Präzision ohne thermische Beeinflussung bei anspruchsvollen Konturen.
Dank umfangreicher Ausstattungsmöglichkeiten, sowie einer leistungsfähigen Hochdruckpumpe ist die Schneidanlage für praktisch alle erhältlichen Materialien geeignet, wie Stahl, Stein, Holz etc. bis zu einer Materialdicke von 250 mm.
Der optional erhältliche Pro-X 3D FL Schneidkopf gibt zusätzliche Möglichkeiten in der 3D Bearbeitung.
Hauptmerkmale
- Vielseitige Einsatzmöglichkeiten
- Ausbleibende Schlackebildung während des Schneidvorgangs minimiert den Nachbearbeitungsaufwand
- Wahlweise Reinwasserschneiden oder mit Abrasivmittel
- Montage von bis zu 4 Schneidköpfen für Parallelschnitte
- Pumpenleistung individuell angepasst an die jeweilige Anwendung
Maschineneigenschaften

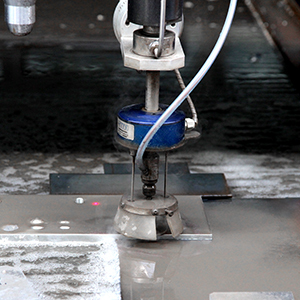

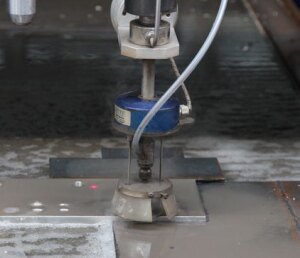

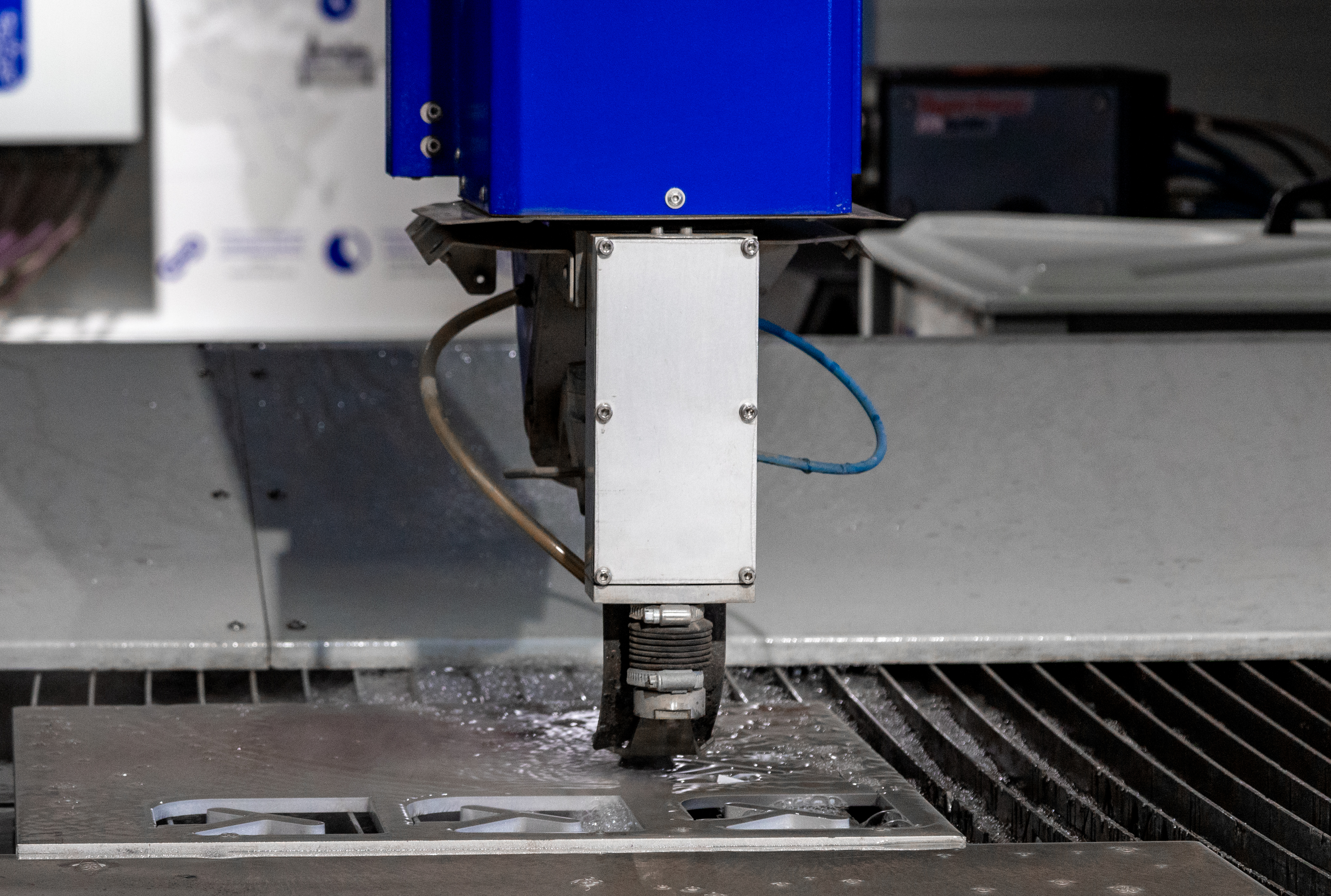

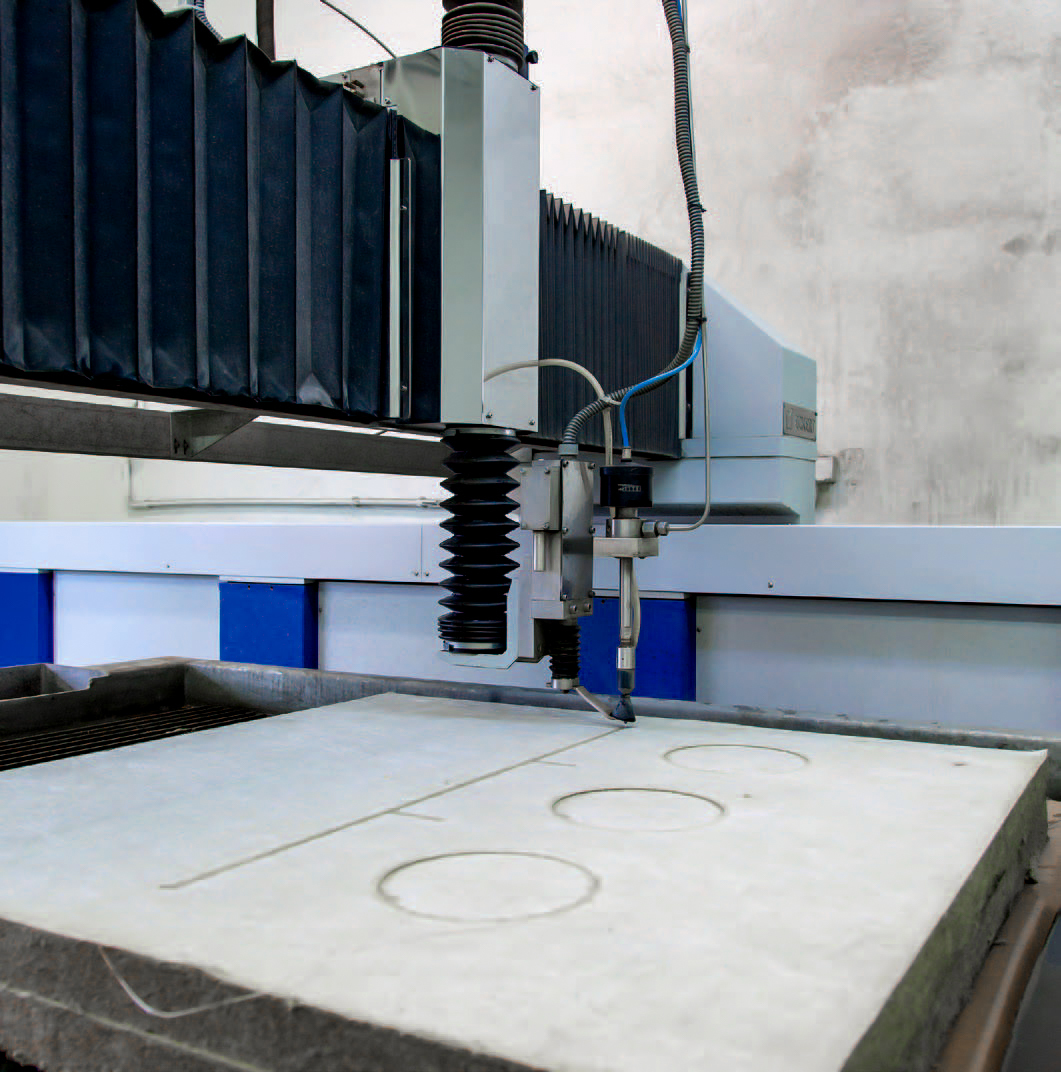

2D Schneidkopf
2D Schneidkopf
Der zwei-achsige Wasserstrahlschneidkopf verfügt über eine Höhenabtastung, sowie einen Kollisionsschutz um maximale Schneidqualität und Produktionssicherheit zu garantieren.

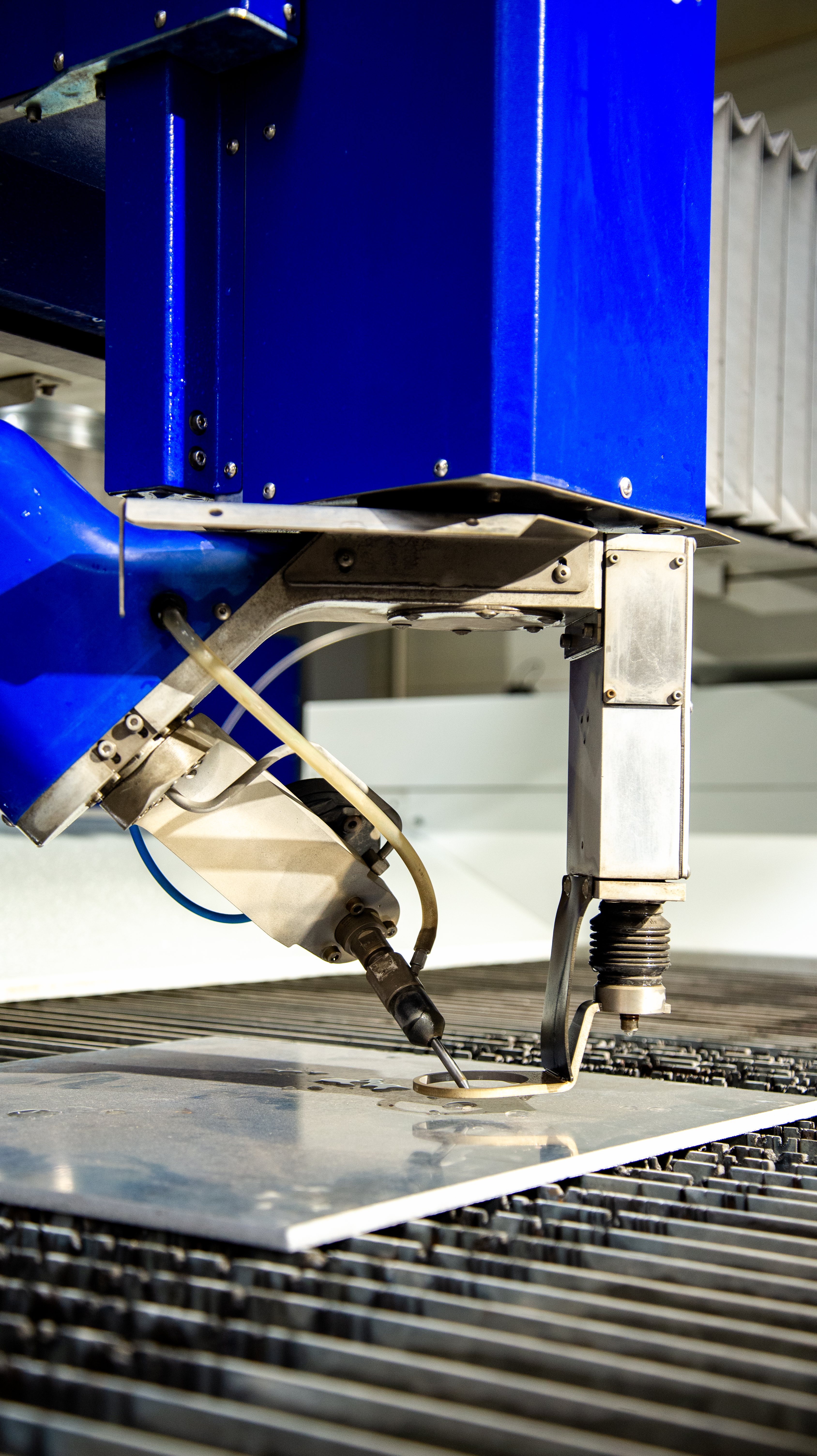

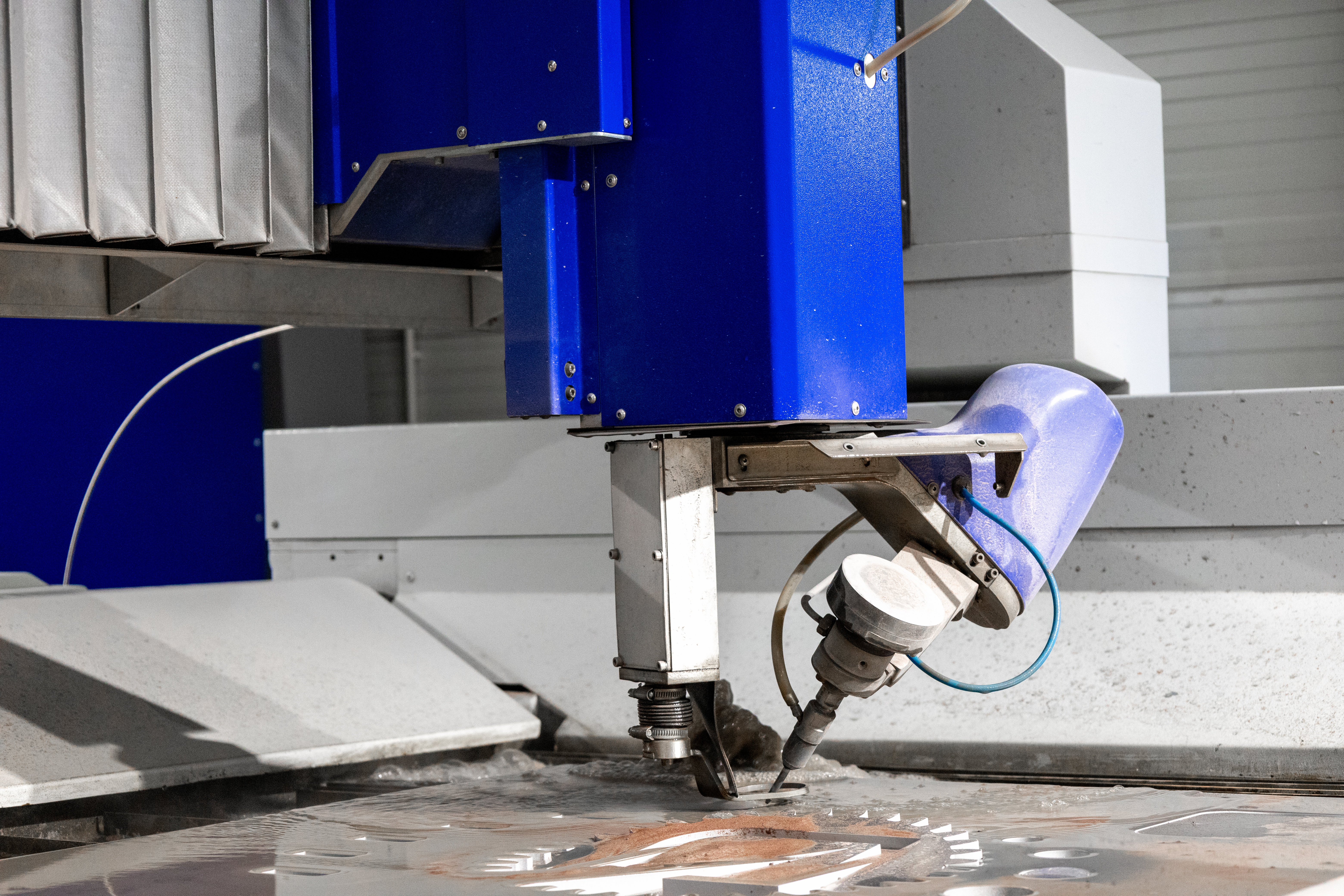

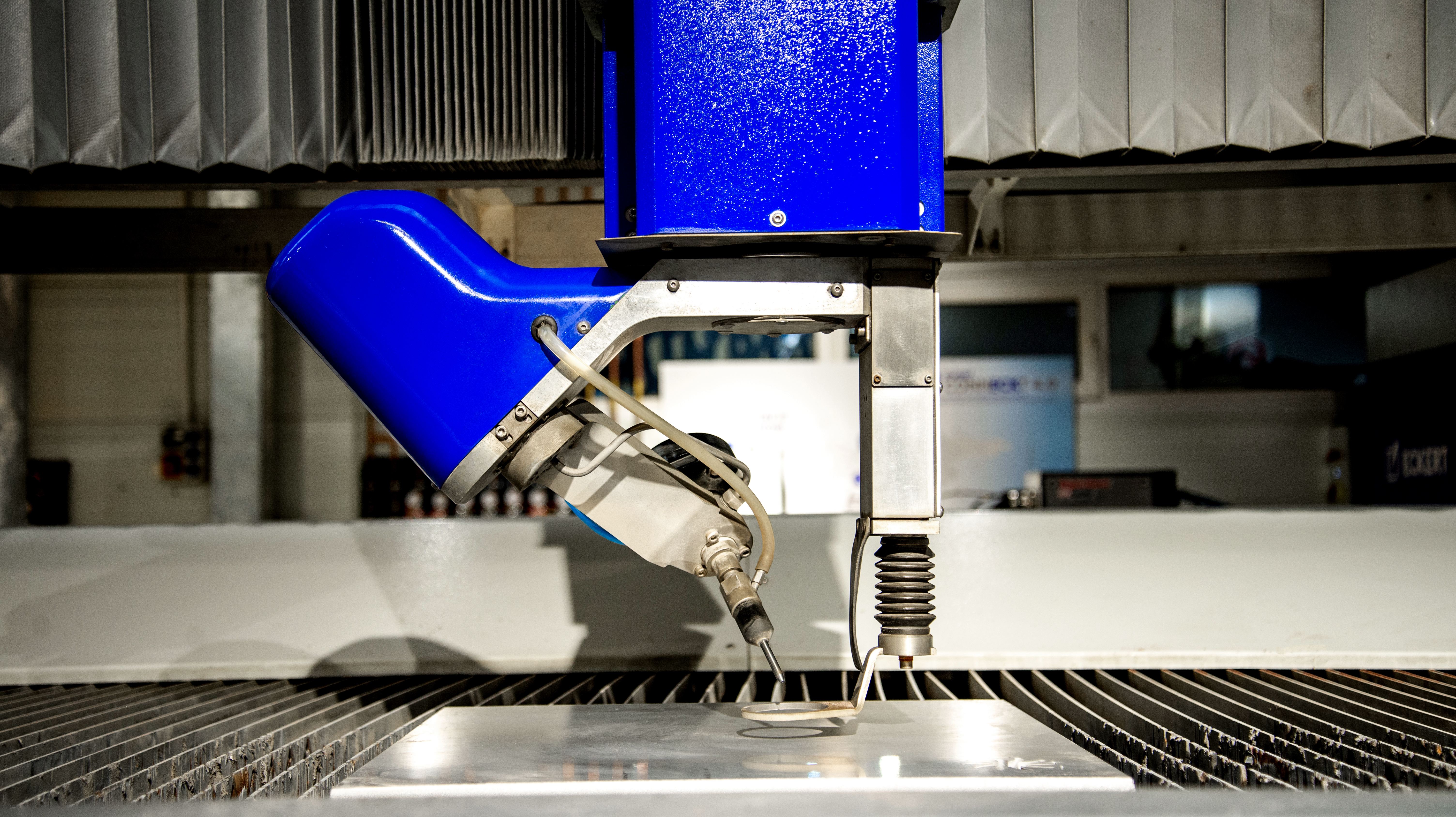

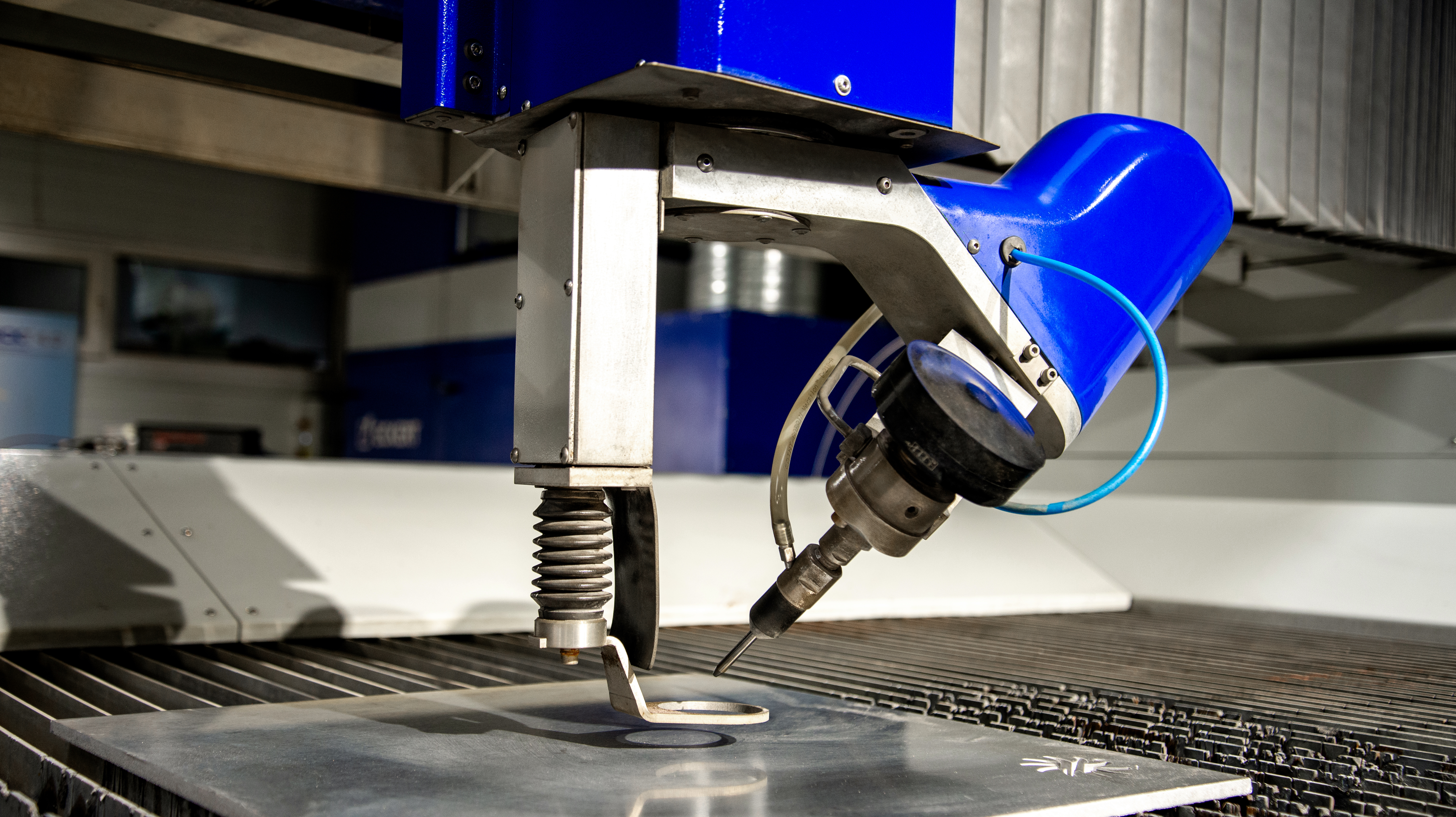

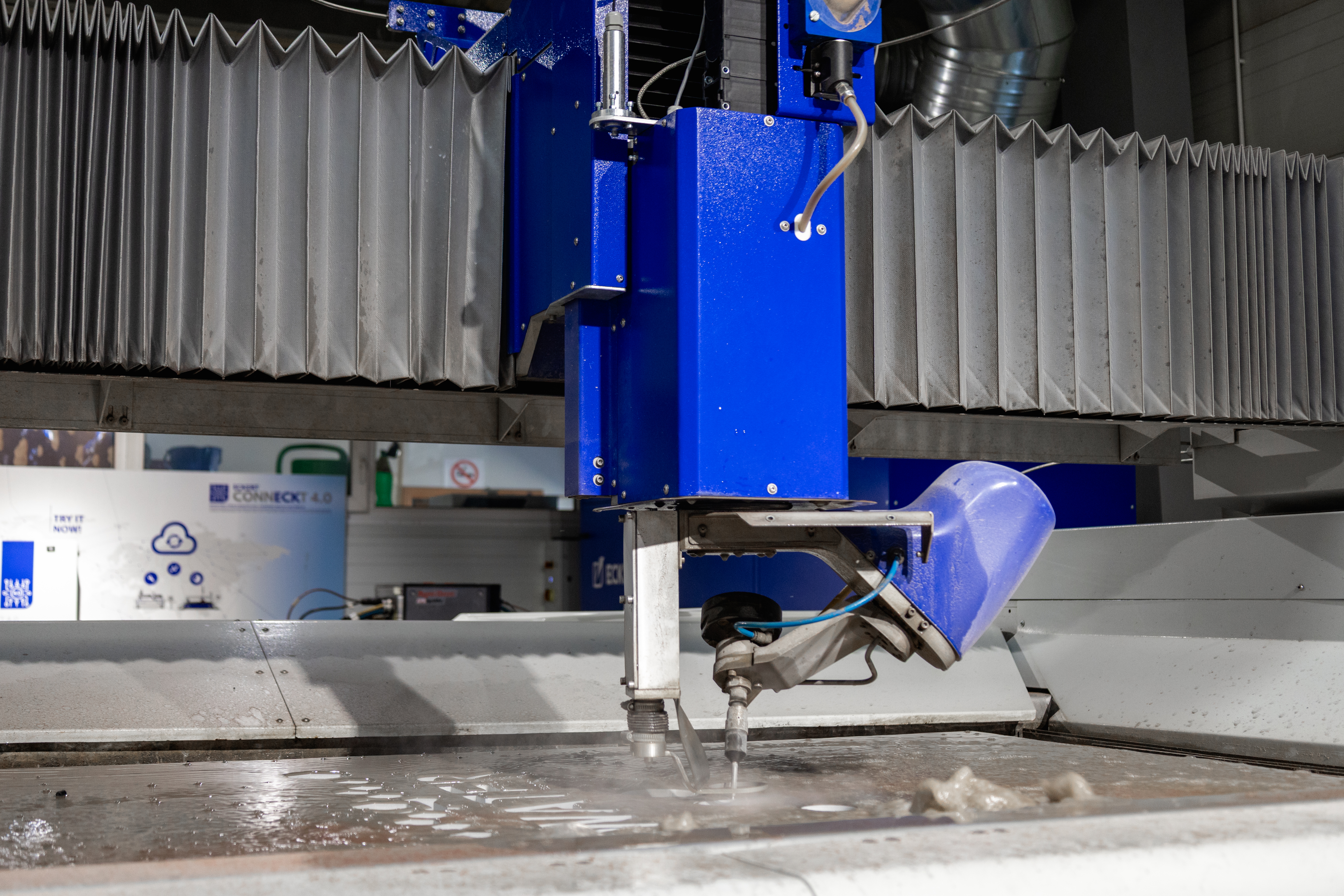

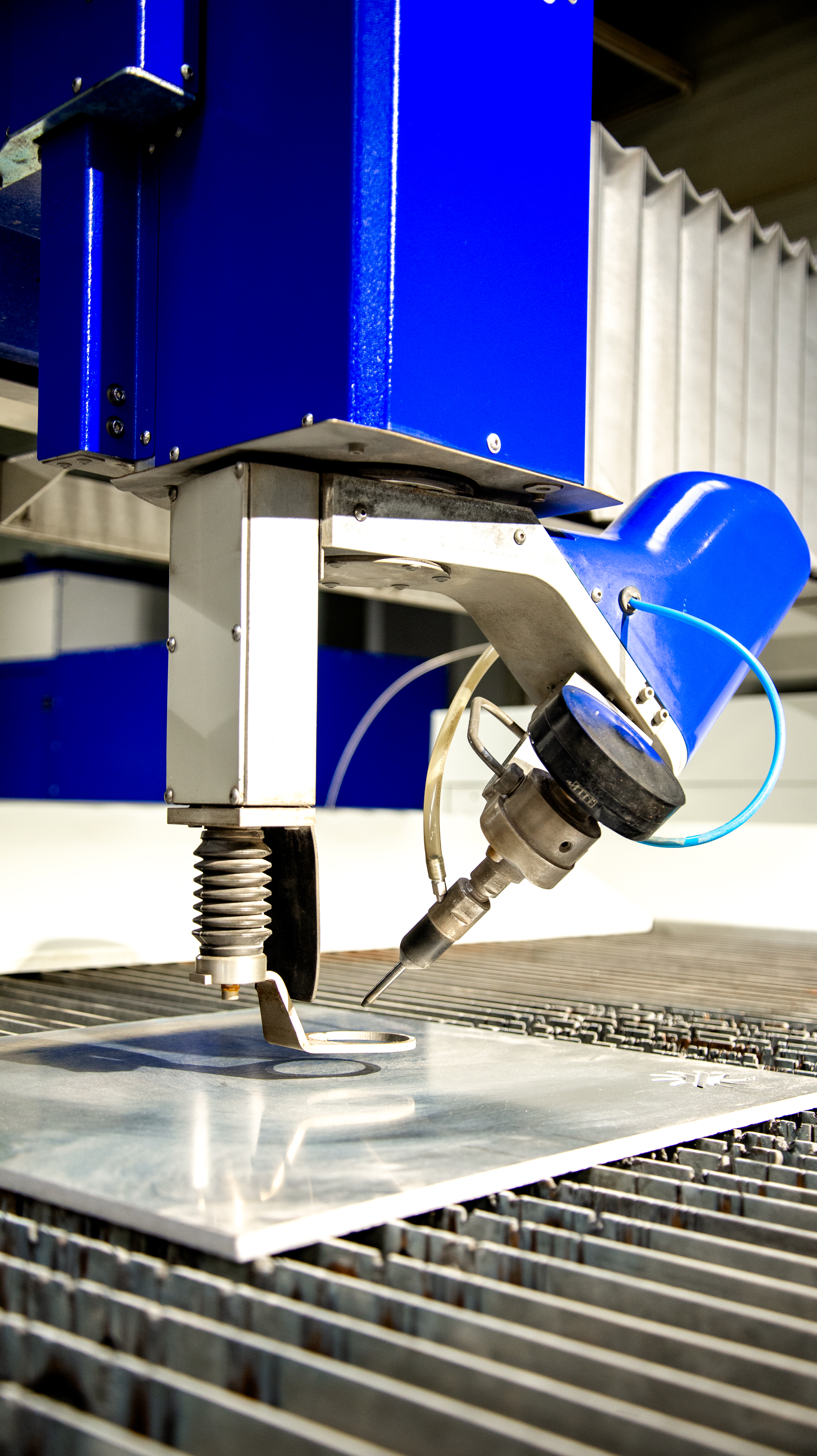

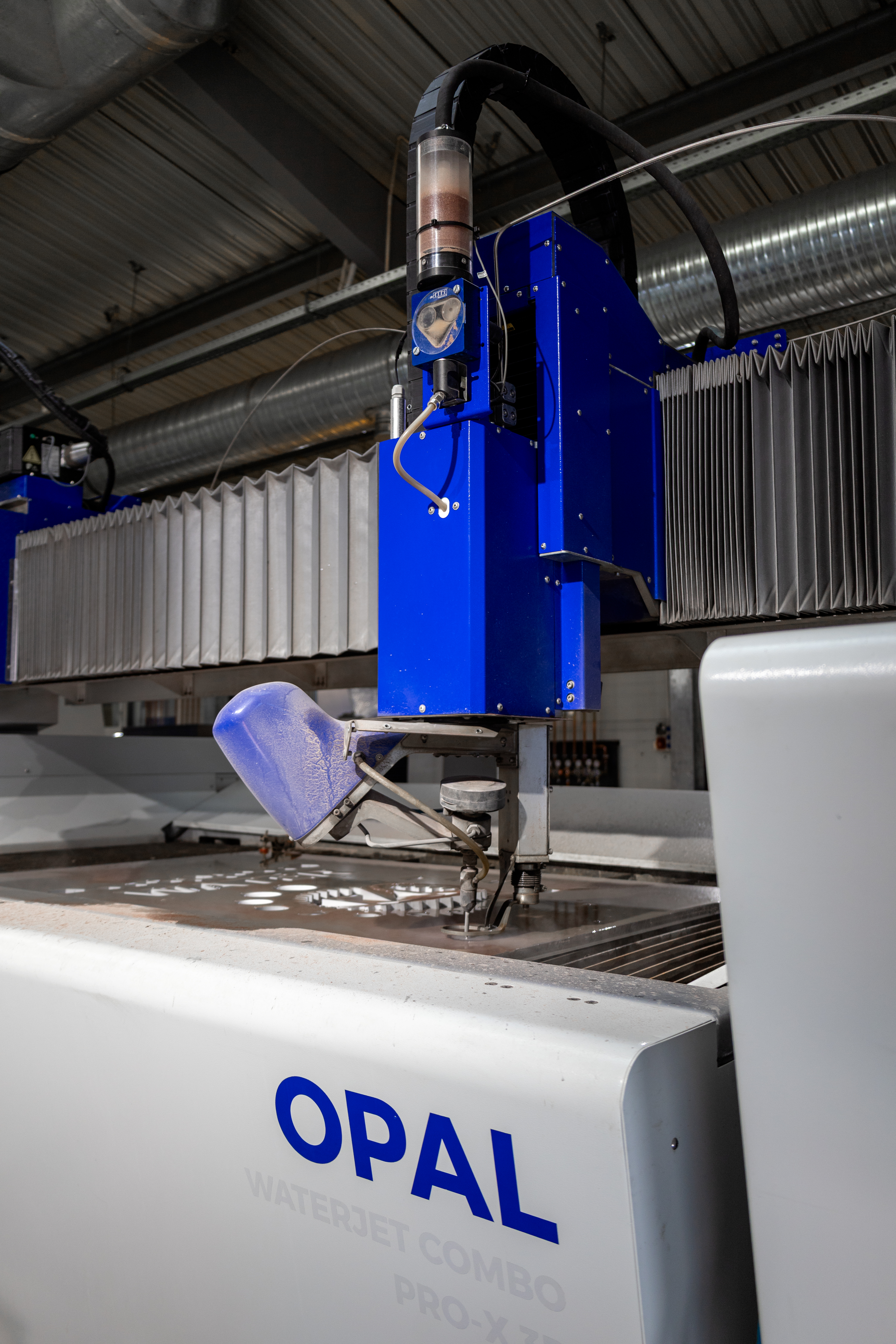

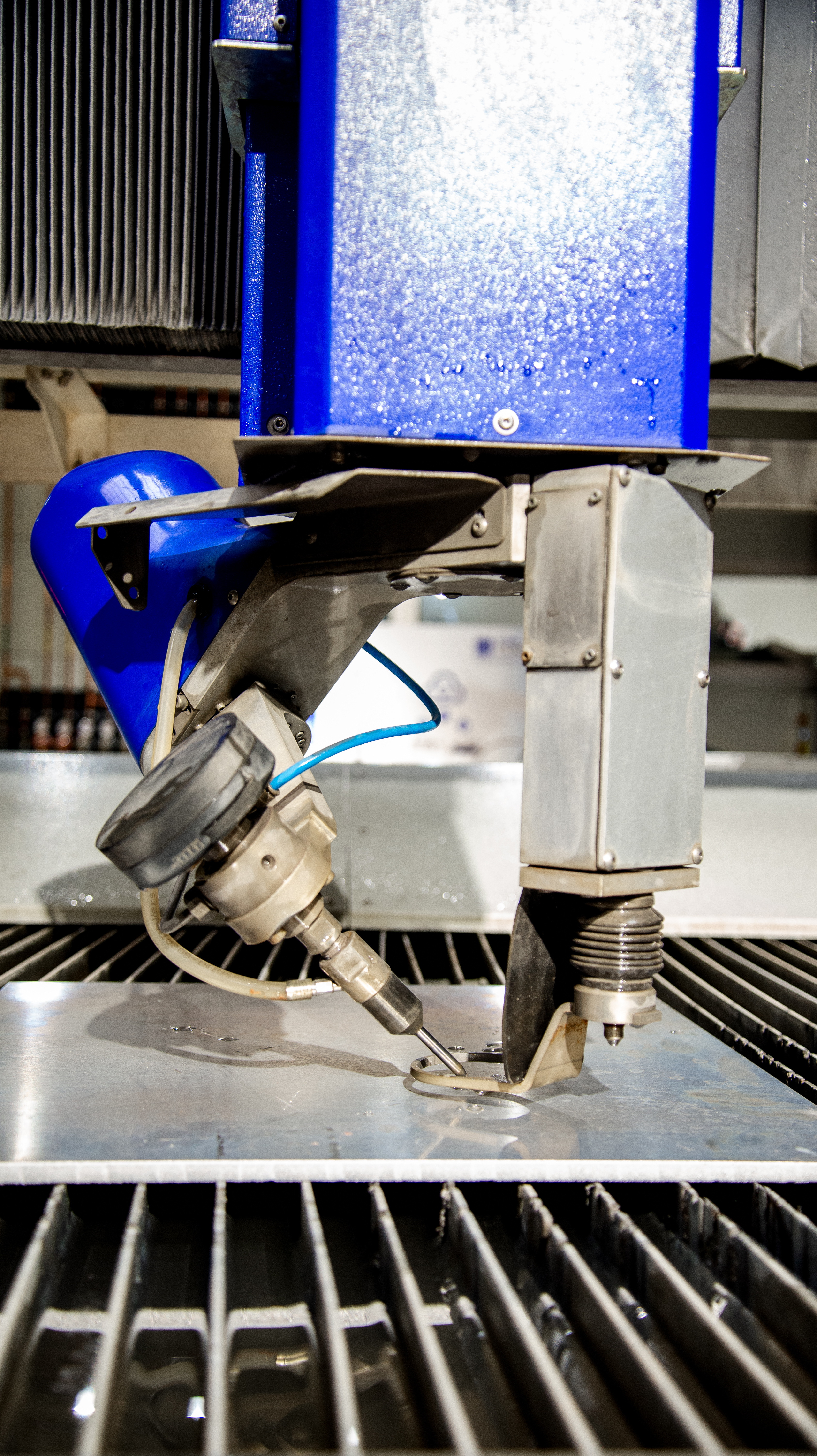

Pro-X 3D Schneidkopf
Pro-X 3D Schneidkopf
Der fünfachsige Wasserstrahlschneidkopf Pro-X 3D FL ermöglicht eine noch effektivere Bearbeitung der Materialien bei maximaler Präzision, da dieser über die Möglichkeit verfügt, Schrägschnitte bis +/- 60o Grad zu realisieren, sowie einer automatischen Schneidwinkelkompensation, um der physikalisch bedingten Winkelabweichung des Wasserstrahls durch dezente Schrägstellung des Schneidkopfes entgegenzuwirken. Somit können die Nachbearbeitungskosten auf ein Minimum reduziert werden.

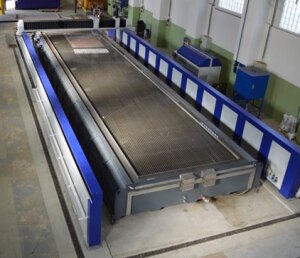

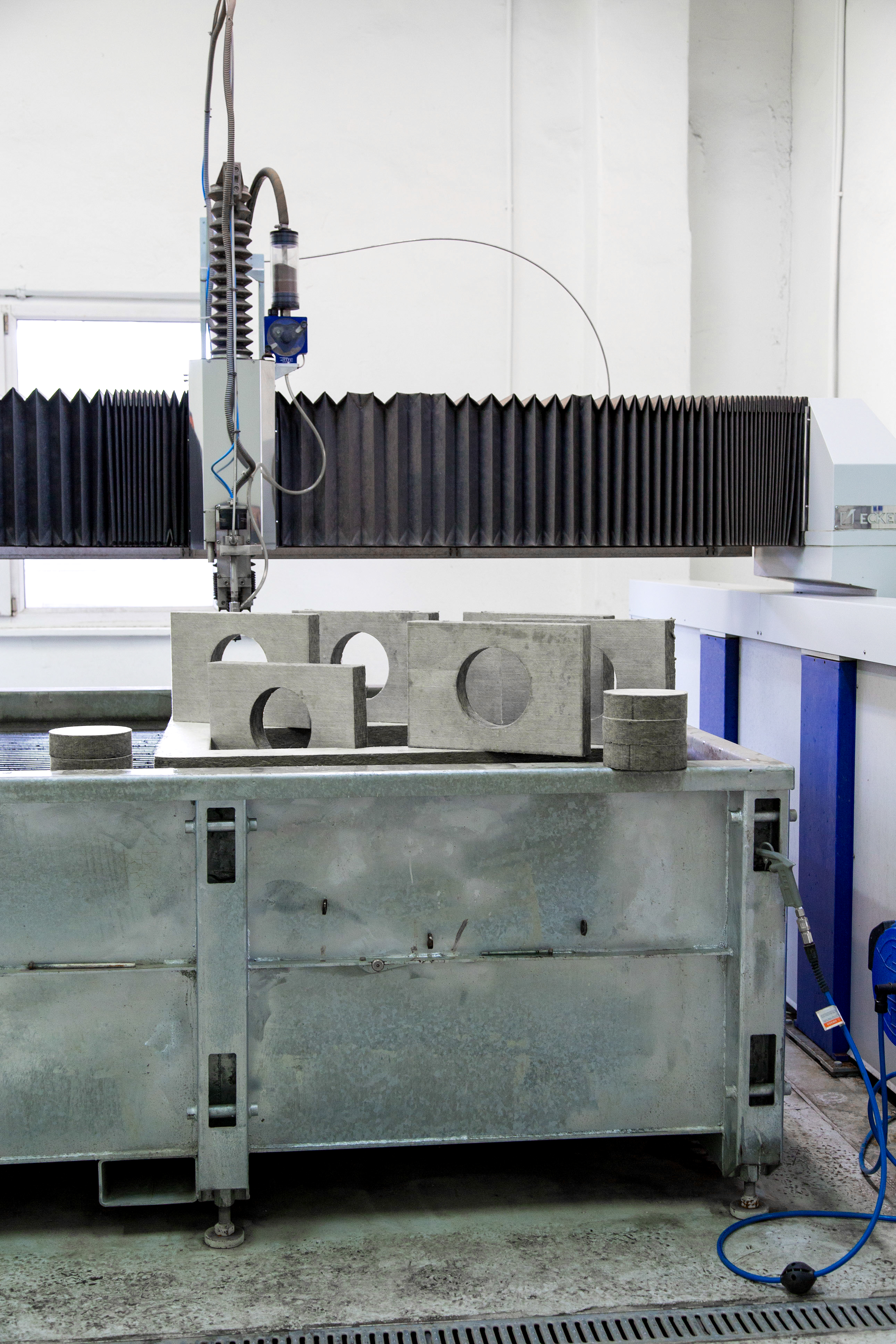

Schneidbecken
Schneidbecken
Die Schneidanlage Opal WaterJet verfügt über ein solides, statisch entkoppeltes Schneidbecken. Somit wird eine höhere Stabilität, Laufruhe und Lebensdauer der Maschine erreicht. Die vollverzinkte Stahlkonstruktion garantiert hohe Lebensdauer und Schutz vor Korrosion.

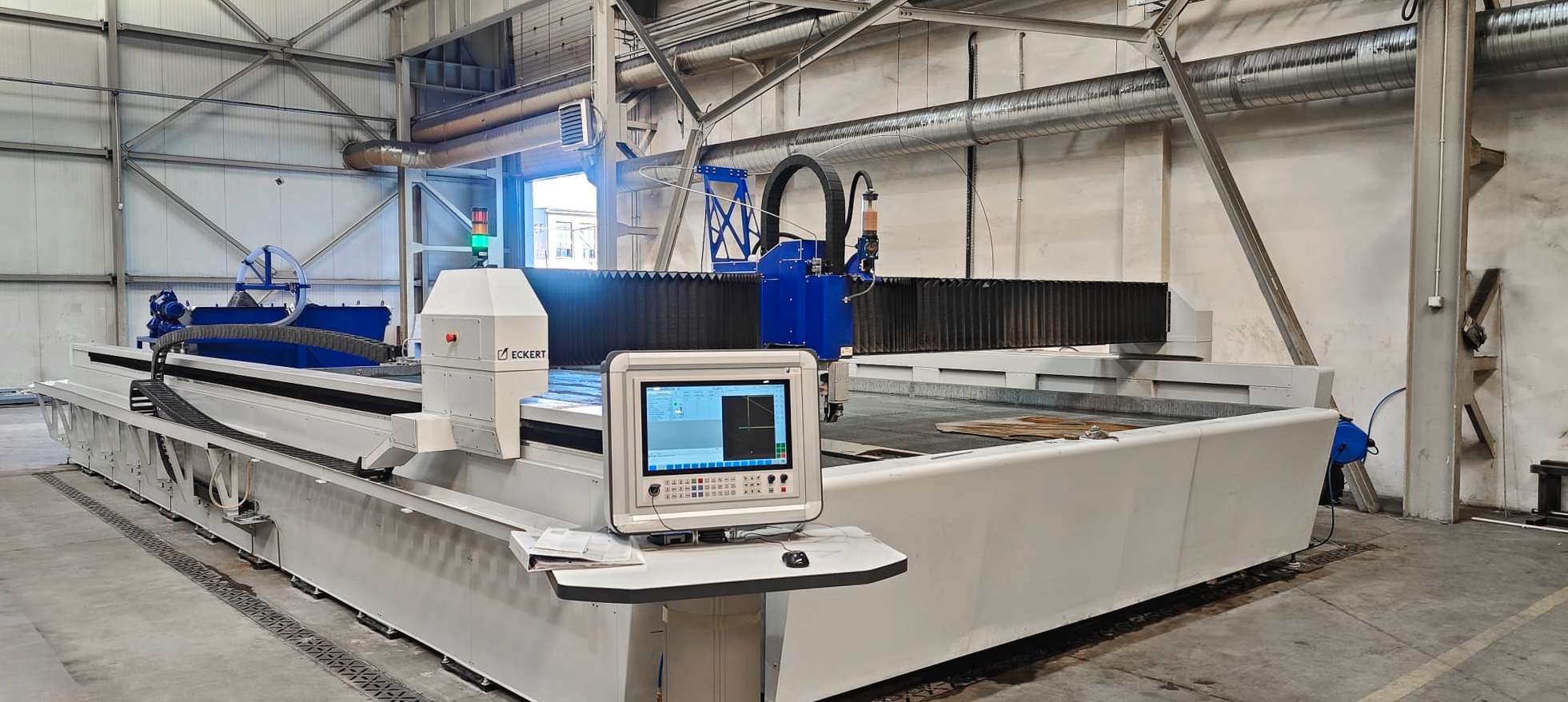

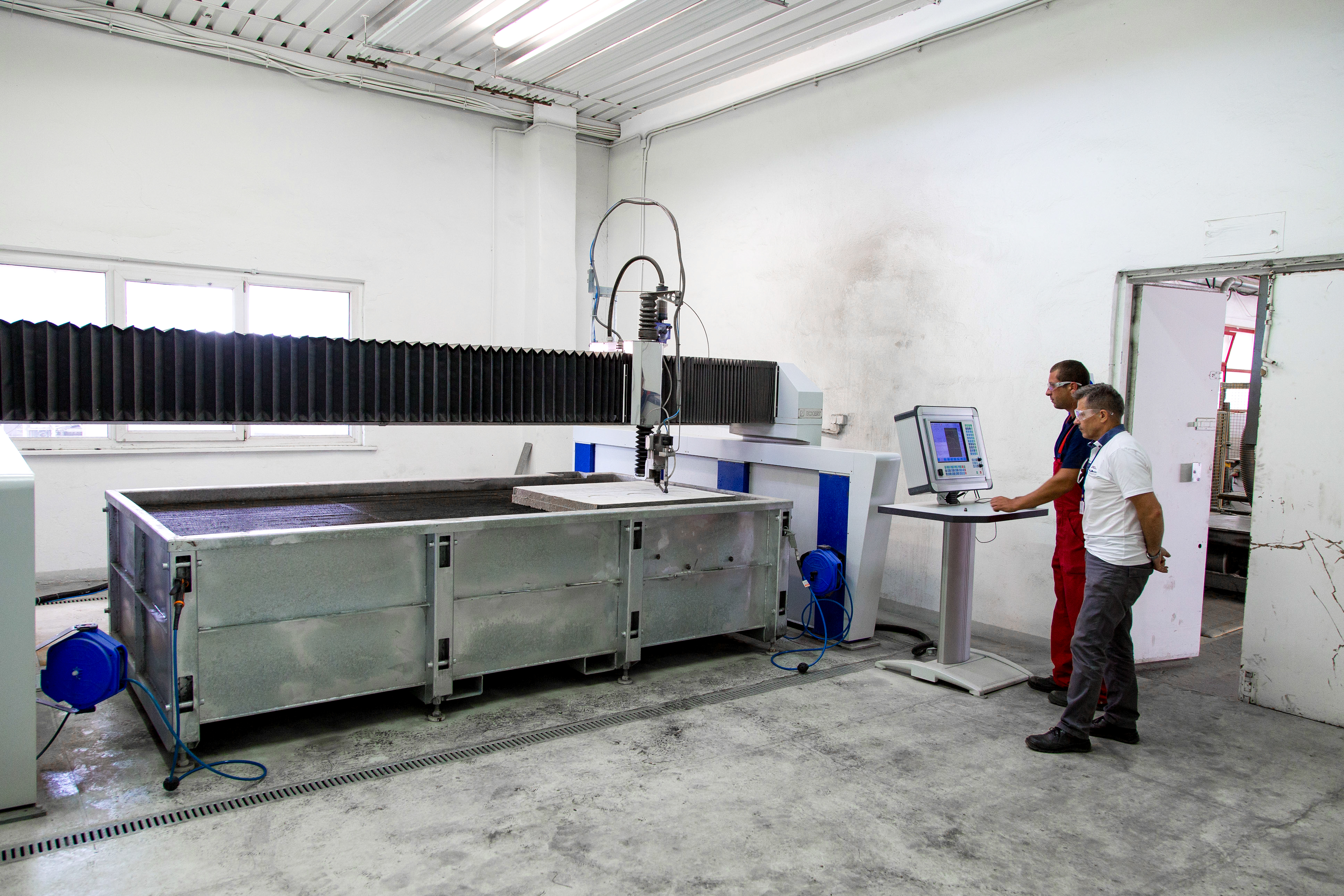

i-Vision Controller
i-Vision Controller
Die modernste Eckert I-Vision Steuerung steht für hohe Qualität für Maschinen im Industrieeinsatz. Für treffsichere Eingaben und entsprechendem Kratzschutz verfügt sie über einen modernen Corning® Gorilla® Glas Touchscreen. Hochwertige Komponenten und eine robuste Konstruktion sorgen für die notwendige Zuverlässigkeit beim Arbeiten. Umfangreiche Funktionen sowie eine intuitiv einstellbare Bedienoberfläche sorgen für eine schnelle und unkomplizierte Nutzung sämtlicher Maschinenfunktionen. Der CNC-Steuerung bietet einzigartigen Bedienkomfort und Sicherheit für den Maschinenbediener. Ebenso ermöglicht die vorgezogene Position einen optimierten Beobachtungswinkel auf den Schneidprozess sämtlicher Werkzeuge.

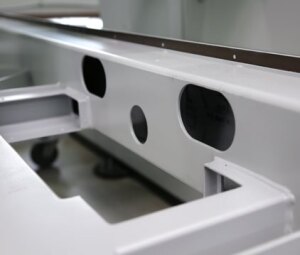

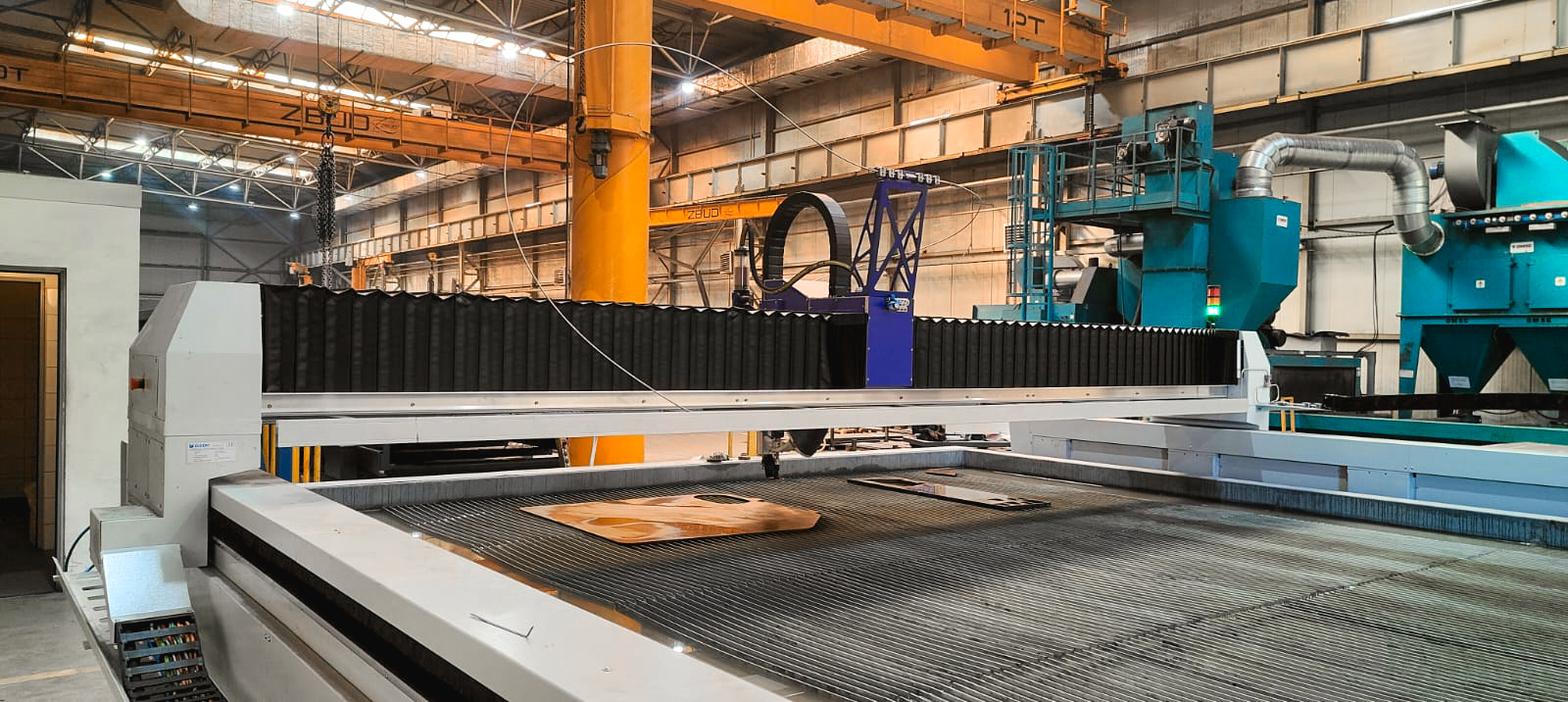

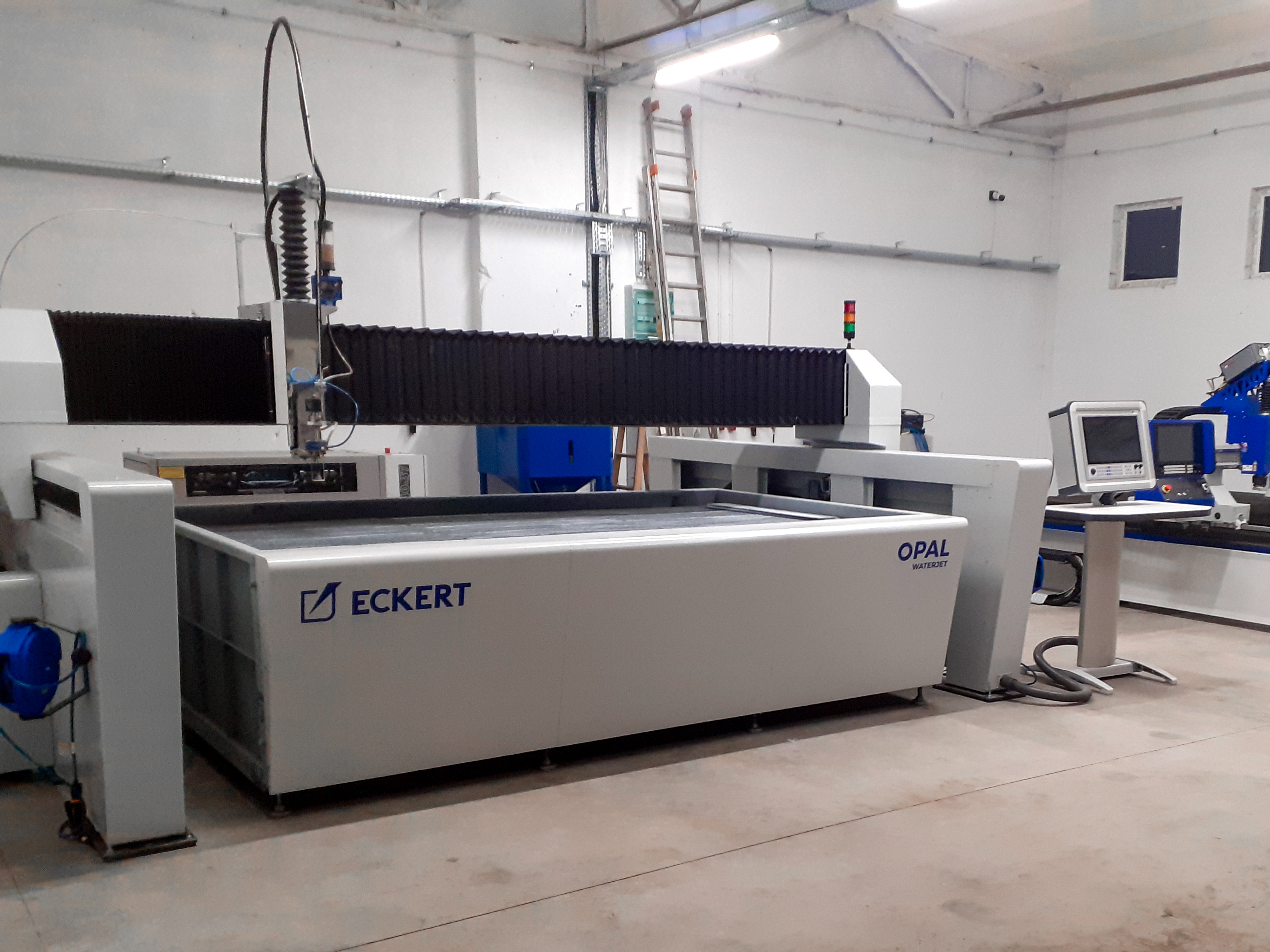

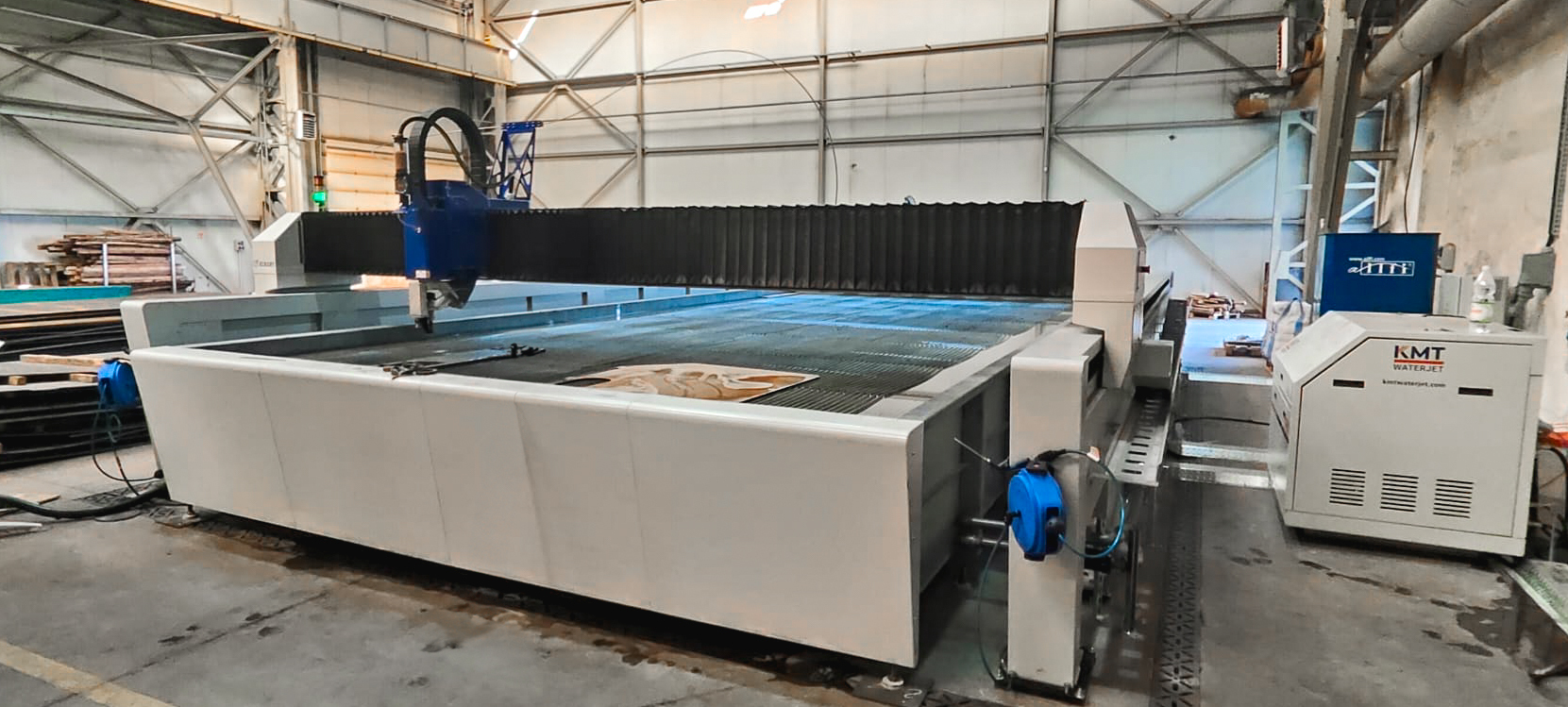

Konstruktion
Konstruktion
Die Schneidanlage Opal WaterJet verfügt über eine Portalbauweise. Diese verfügt über eine Konstruktion aus geschlossenen Stahlprofilen, um eine hohe Steifigkeit zu erreichen. Sämtliche Komponenten, die direktem Wasserkontakt ausgesetzt sind, werden aus Aluminium gefertigt oder sie werden zusätzlich durch spezielle Faltenbalge vor Wasser und Schmutz geschützt, um maximale Prozesssicherheit und Langlebigkeit zu garantieren. Dank seines relativ niedrigen Schwerpunkts am Portal erreicht die Opal WaterJet Anlage eine hohe Dynamik bei gleichzeitig maximaler Genauigkeit mittels High Precision Motoren im Zusammenspiel mit gehärteten und geschliffenen Präzisions-Zahnstangen.
-
Pro-X 3D Schneidkopf -
Kratzkettenförderer
-
Wasserniveauregulierung
-
Abrasivschneiden
-
Wasser-Enthärtungsanlage
-2.jpg?w=1661&h=749)

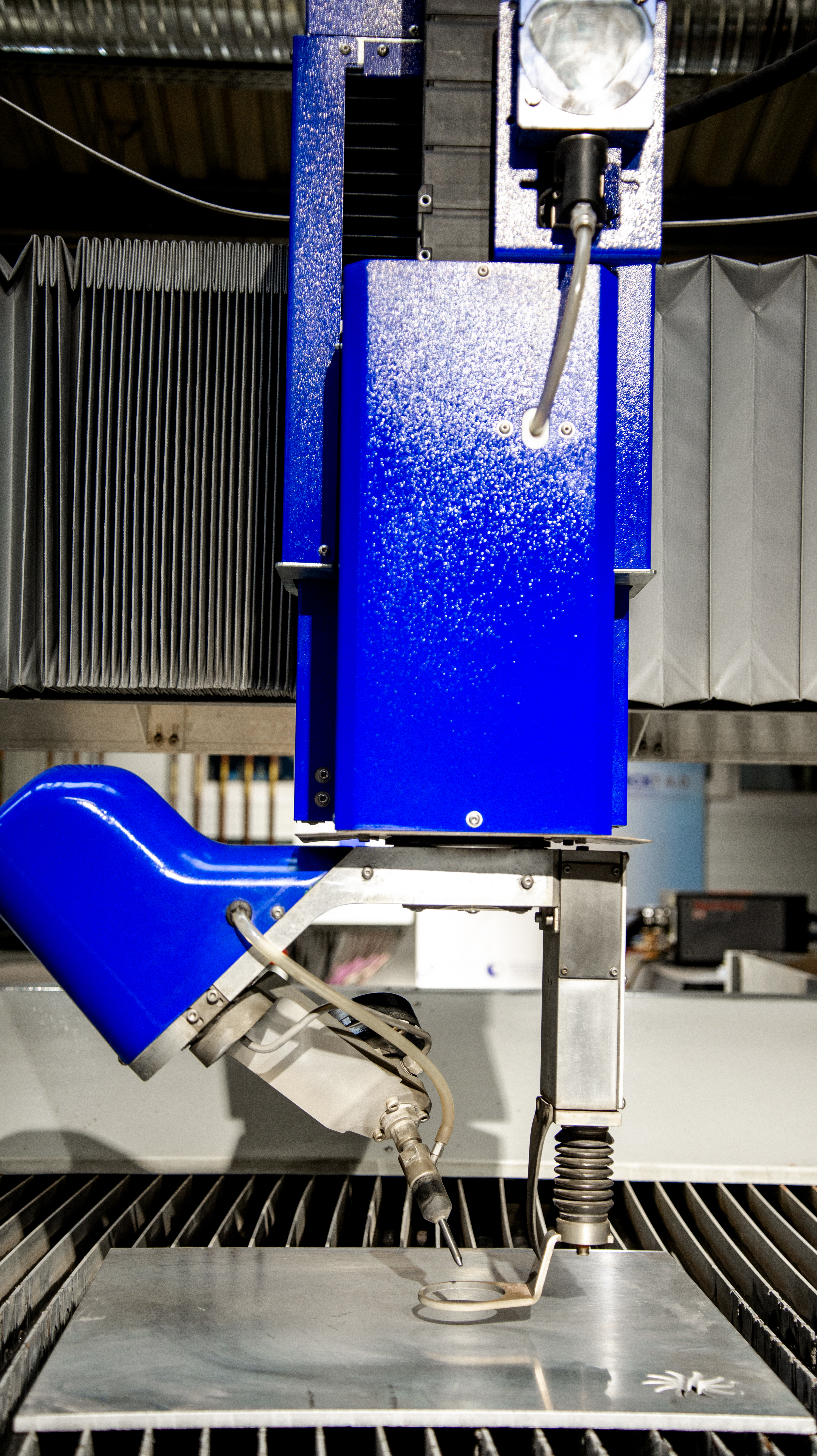

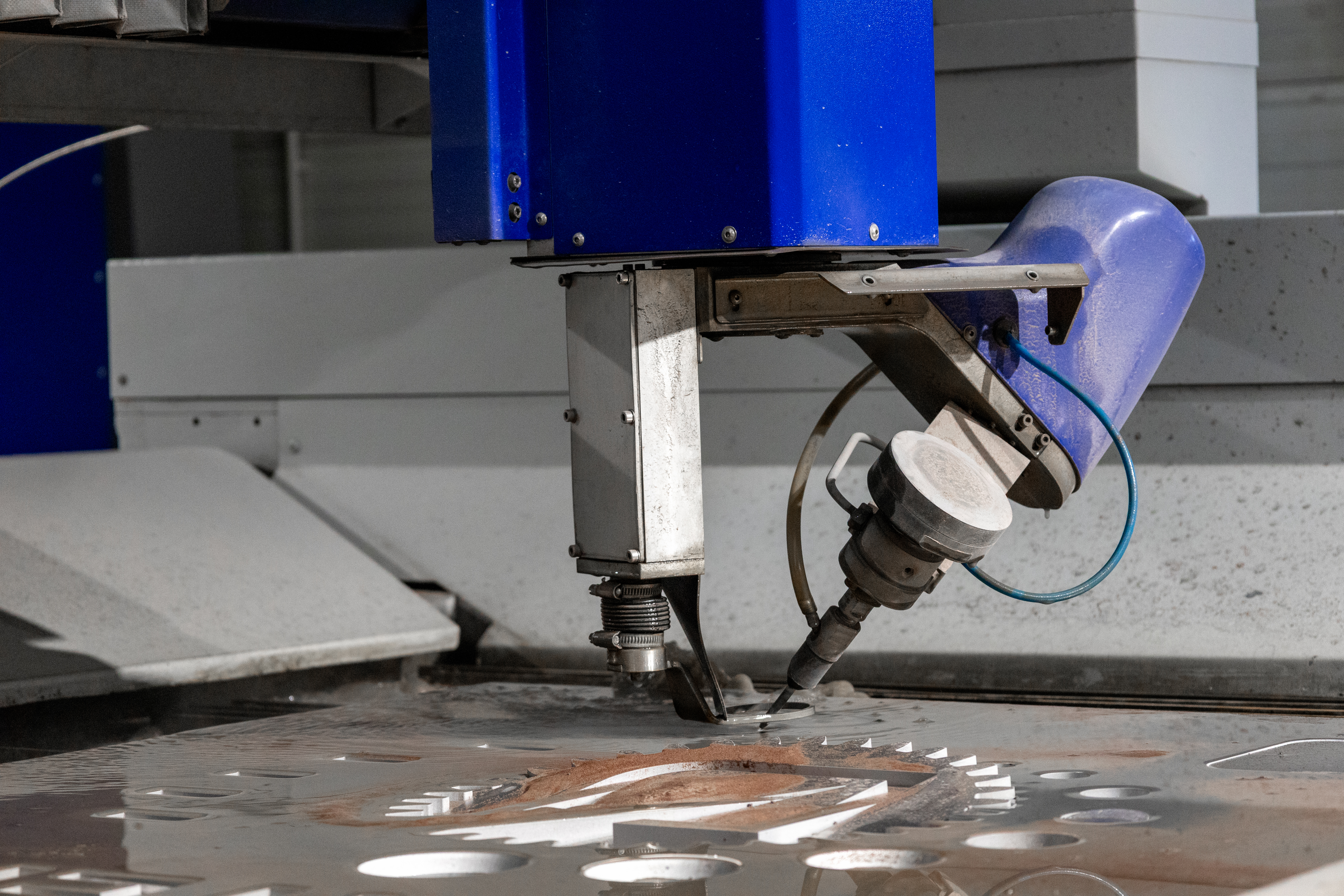

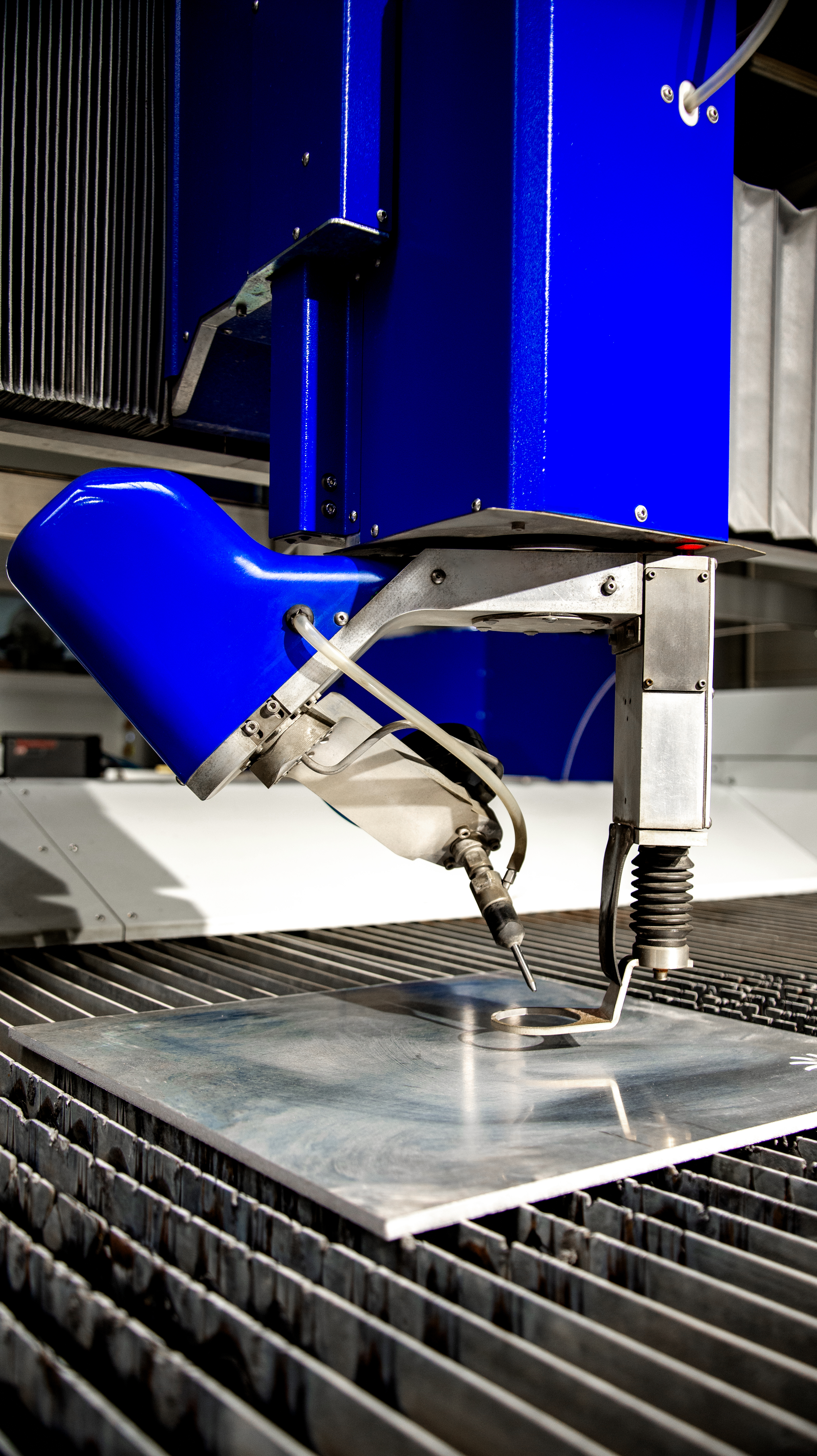

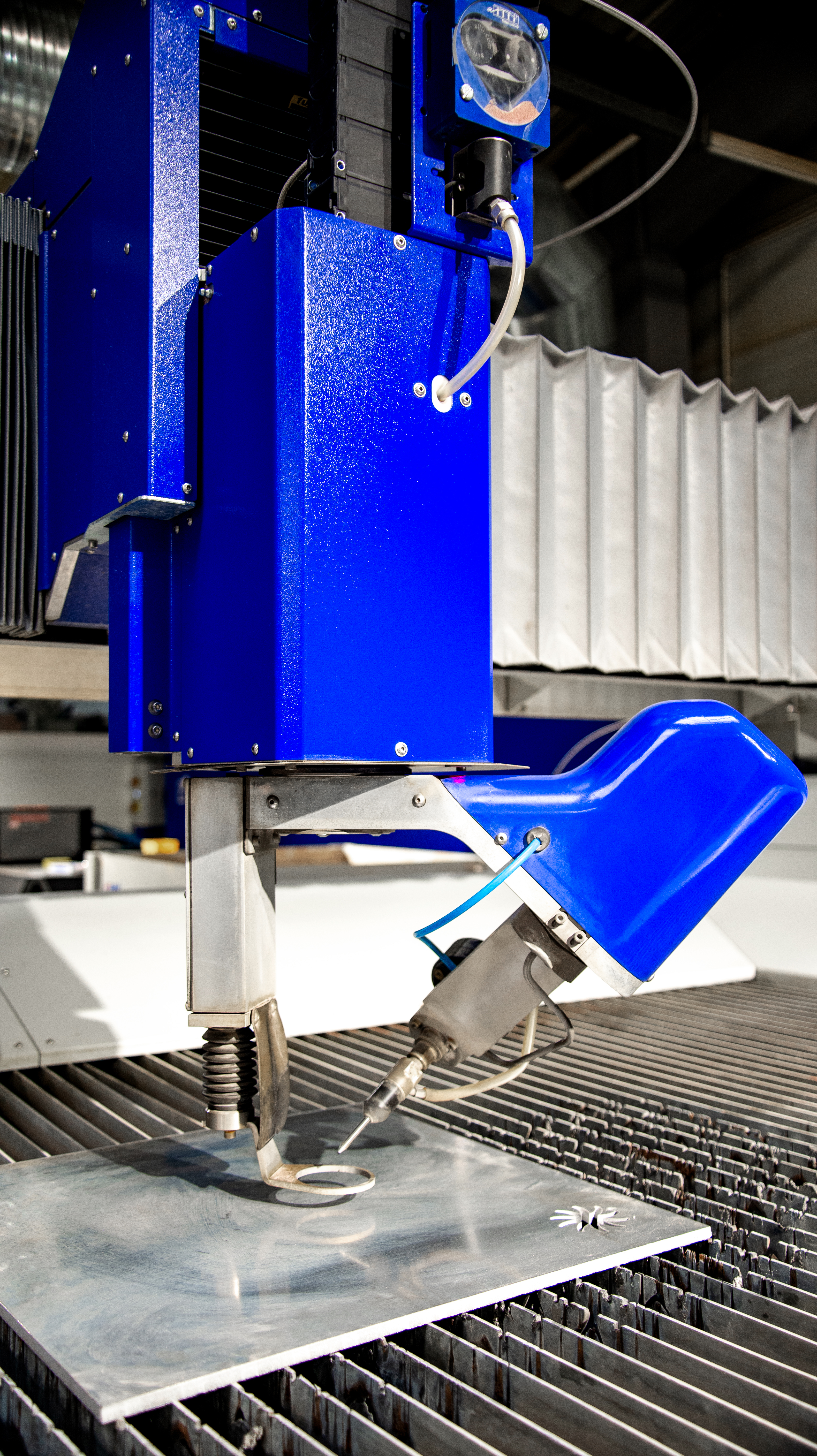

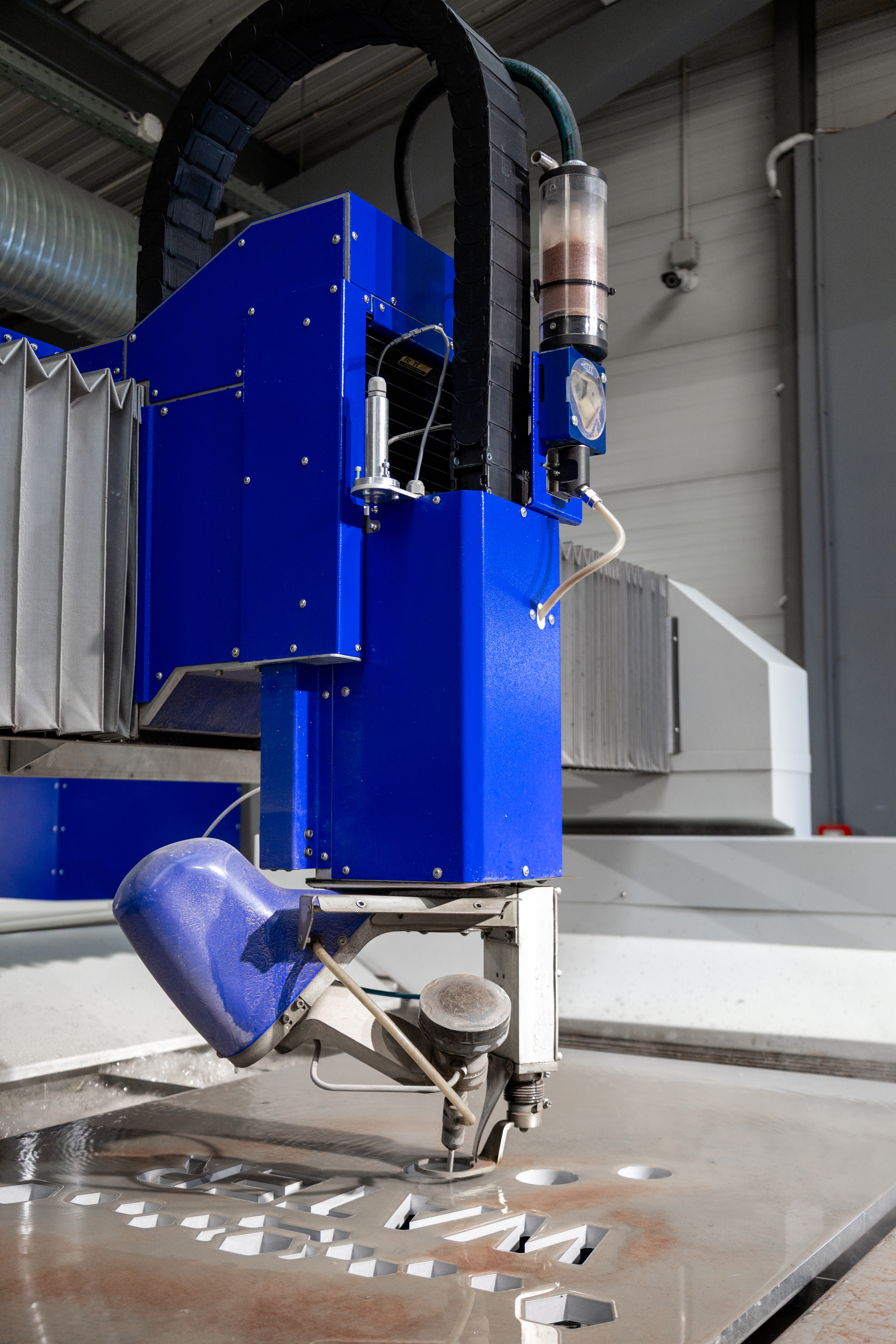

Pro-X 3D Schneidkopf
Der fünfachsige Wasserstrahlschneidkopf Pro-X 3D FL ermöglicht eine noch effektivere Bearbeitung der Materialien bei maximaler Präzision, da dieser über die Möglichkeit verfügt, Schrägschnitte bis +/- 60o Grad zu realisieren, sowie einer automatischen Schneidwinkelkompensation, um der physikalisch bedingten Winkelabweichung des Wasserstrahls durch dezente Schrägstellung des Schneidkopfes entgegenzuwirken. Somit können die Nachbearbeitungskosten auf ein Minimum reduziert werden.
Kratzkettenförderer
Während des Wasserstrahlschneidens mit Abrasivmittel und des Plasmaschneidens wird der Abrasivschlamm sowie die entstehende Schlacke mittels Kratzkettenförderer zur bequemen Entsorgung zum Tischende abtransportiert ohne den Schneidprozess unterbrechen zu müssen.
Wasserniveauregulierung
Das Wasserniveau kann zur bearbeitenden Materialdicke angepasst werden. Dank dieser Funktion ist es ebenso möglich unter Wasser zu schneiden, was wiederrum die Wärmeeinbringung im Material und die Geräuschbelastung deutlich reduziert und gleichzeitig die Sicherheit am Arbeitsplatz erhöht.
Abrasivschneiden
Das Abrasivmittel wird zum Schneiden härterer Materialien eingesetzt. Zum Set gehören ein Abrasivschneidkopf, eine stufenlose Dosiereinheit sowie das Abrasiv-Silo.
Wasser-Enthärtungsanlage
Die Wasserqualität hat entscheidenden Einfluss auf die Lebensdauer und Zuverlässigkeit der Komponenten in der Hochdruckpumpe, den Hochdruckleitungen und dem Wasserstrahlschneidkopf. Da die Wassereigenschaften regional stakt unterschiedlich sein können, wird auf Basis einer individuellen Wasserprobe, die für unsere Kunden ggf. benötigte Anlage empfohlen und eingesetzt. Sie befindet sich zwischen Wasserentnahmestelle und der jeweiligen Hochdruckpumpe.
