Metallschneiden - Welche Methoden gibt es? Werkzeuge, Technologien und moderne CNC-Verfahren

Das Metallschneiden gehört zu den grundlegenden Bearbeitungsverfahren in zahlreichen Industriezweigen, wie der Blechbearbeitung, dem Maschinenbau oder dem Bauwesen. Die Wahl der geeigneten Schneidmethode hängt von vielen Faktoren ab, darunter der richtige Einsatz von Werkzeugen und die optimale Einstellung der Bearbeitungsparameter. Diese sind entscheidend für einen effizienten und wirtschaftlichen Fertigungsprozess. Da unterschiedliche Metalle bearbeitet werden können, beeinflusst auch der Werkstoff die Auswahl des geeigneten Schneidverfahrens. In diesem Artikel erfahren Sie, womit Metall geschnitten wird, welche Werkzeuge dafür verwendet werden und welche Vorteile moderne Technologien beim Metallschneiden bieten.

Inhaltsverzeichnis

• Metallschneiden – Welche Methoden gibt es? Stanzen und andere Verfahren

• Mechanisches Schneiden

• Plasmaschneiden

• CNC-Technologie beim Schneiden und Bearbeiten von Metallen

• Womit schneidet man Metall? Trennscheiben und andere Werkzeuge

• Metallschneiden – Welche Schneidverfahren gibt es?

• Präzises Metallschneiden – Wie schneidet man dicken Stahl?

• Womit schneidet man Metall am besten? Moderne Technologien und Anwendungen

• Schneiden von Edelstahl – Wie schneidet man Edelstahl?

• Wie schneidet man dicken Stahl und große Materialstärken?

• Rohrabschneider für Edelstahl und weitere Werkzeuge zur Metallbearbeitung

• Arten des Metallschneidens in der modernen Industrie

• Zusammenfassung

Metallschneiden - Welche Methoden gibt es? Stanzen und andere Verfahren

1. Mechanisches Schneiden

Das mechanische Schneiden gehört zu den klassischen Verfahren der Metallbearbeitung. Dabei kommen Schneidwerkzeuge wie Bandsägen oder Diamanttrennscheiben zum Einsatz. Bandsägen eignen sich insbesondere zum Schneiden von Metallstäben, Rohren und Blechen mit geringer Materialstärke. Das Verfahren ist vergleichsweise einfach, erfordert jedoch die richtige Werkzeugwahl sowie eine präzise Anpassung der Bearbeitungsparameter an den jeweiligen Werkstoff. Diese Methode eignet sich vor allem für kleinere Aufträge, bei denen höchste Präzision nicht erforderlich ist und nur geringe Materialverluste entstehen.

Neben Bandsägen spielen auch Kreissägen eine wichtige Rolle. Sie zählen zu den effektivsten Werkzeugen für das Metallschneiden. Die Qualität und Wirtschaftlichkeit des Schneidprozesses hängen dabei maßgeblich von der richtigen Auswahl der Trennscheibe für das jeweilige Metall ab.

Ein Winkelschleifer ist ein vielseitig einsetzbares Werkzeug zum Schneiden unterschiedlichster Metalle. Je nach Werkstoff kann er mit passenden Trennscheiben ausgestattet werden, wodurch sich der Schneidprozess präzise steuern und an die jeweiligen Anforderungen anpassen lässt.

Beim Schneiden von Aluminium und Kupfer kommen vorzugsweise hartmetallbestückte Kreissägeblätter sowie Acetylen-Sauerstoff-Brenner mit geeigneter Schneiddüse zum Einsatz. Dadurch lassen sich eine hohe Bearbeitungsqualität und präzise Schnittergebnisse erzielen.

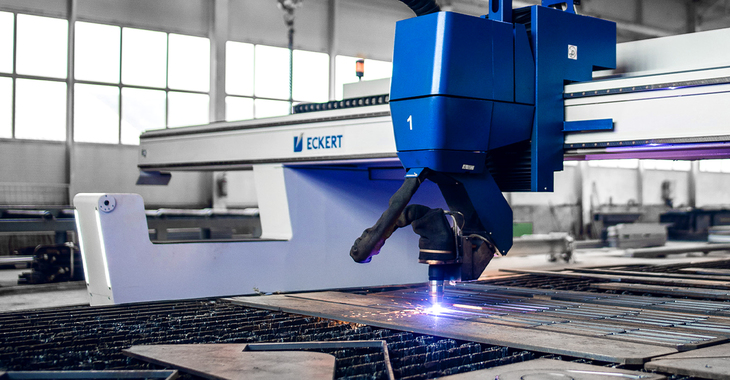

2. Plasmaschneiden

Das Schneiden von Metall mit einem Plasmastrahl ist besonders effektiv beim Bearbeiten dickerer Metallbleche. Die höchste Schnittqualität wird bei Materialstärken bis etwa 50 mm erreicht. Der Plasmastrahl, der Temperaturen von mehreren zehntausend Grad Celsius erreicht, schmilzt das Material und bläst das geschmolzene Metall anschließend aus der Schnittfuge. Das Plasmaschneiden zählt zu den beliebtesten Verfahren der Metallbearbeitung und wird insbesondere aufgrund seiner hohen Geschwindigkeit und Vielseitigkeit geschätzt.

Das Verfahren ist schnell, präzise und vergleichsweise wirtschaftlich. Es eignet sich für alle elektrisch leitfähigen Metalle, darunter Baustahl, Edelstahl, Aluminium, Kupfer und Messing. Plasma-Schneidanlagen sind die ideale Lösung für anspruchsvolle Anwendungen mit hoher Produktivität und stellen häufig die Antwort auf die Frage dar, womit sich dicke Metallteile effizient schneiden lassen.

Das Plasmaschneiden gewährleistet eine hohe Präzision sowie eine ausgezeichnete Schnittkantenqualität. Selbst komplexe Konturen lassen sich mit einer schmalen Schnittfuge zuverlässig herstellen. High-Definition-(HD)- und X-Definition-Systeme bieten höchste Schnittqualität und eignen sich besonders für die Serienfertigung, in der Genauigkeit und Wiederholbarkeit entscheidend sind. Ein stark fokussierter Lichtbogen sorgt dabei für nahezu rechtwinklige Schnittkanten und eine minimale Wärmeeinflusszone (HAZ).

Dank der hohen Schneidgeschwindigkeit fällt die Wärmeeinflusszone deutlich kleiner aus als beim Brennschneiden, wodurch thermische Verformungen reduziert werden. Ein weiterer Vorteil besteht darin, dass Plasmaschneiden auch auf verschmutzten oder leicht oxidierten Oberflächen zuverlässig funktioniert. Allerdings eignet sich dieses Verfahren ausschließlich für elektrisch leitfähige Werkstoffe und kann nicht zum Schneiden von Kunststoffen, Holz oder Verbundwerkstoffen eingesetzt werden.

Während des Plasmaschneidens entstehen Schallpegel zwischen 90 und 120 dB sowie Rauch, Staub und Prozessgase. Deshalb sind eine wirksame Absaugung und ausreichende Belüftung erforderlich. Zudem erzeugt der Prozess intensive UV-Strahlung, weshalb geeignete persönliche Schutzausrüstung unverzichtbar ist.

Beim Wasserinjektions-Plasmaschneiden wird der Lichtbogen zusätzlich durch Wasser gekühlt. Dadurch werden thermische Verformungen reduziert und gleichzeitig Rauch- sowie Geräuschentwicklung verringert. Im Vergleich zum autogenen Brennschneiden arbeitet das Plasmaschneiden deutlich schneller, insbesondere bei größeren Materialstärken.

Je nach Prozess können sich an der Unterseite der Schnittkante Schlackerückstände bilden, die anschließend entfernt werden müssen. Die Qualität des Schneidprozesses hängt außerdem wesentlich von der Wahl des verwendeten Prozessgases ab.

Metall kann mit Plasma auf unterschiedliche Weise bearbeitet werden, beispielsweise durch Konturenschnitte, Lochstechen oder verschiedene Schneidstrategien. Die Materialstärke bestimmt dabei die erforderliche Leistung der Plasmaschneidanlage. Üblicherweise werden Systeme für Materialstärken bis 8 mm, von 8 bis 20 mm sowie für Bleche über 20 mm eingesetzt. Im Vergleich zu Laser- oder Wasserstrahlschneidanlagen sind Plasmaschneidsysteme in der Anschaffung und im Betrieb häufig kostengünstiger.

3. CNC-Technologie beim Schneiden und Bearbeiten von Metallen

Die CNC-Technologie (Computerized Numerical Control) ermöglicht die präzise Steuerung von Werkzeugmaschinen und bildet heute die Grundlage moderner Metallbearbeitung. Dank der computergestützten Steuerung lassen sich selbst komplexe Bauteile mit minimalen Toleranzen und gleichbleibend hoher Qualität fertigen.

Die Automatisierung von CNC-Prozessen beschleunigt die Produktion, reduziert Materialverluste und erhöht die Wirtschaftlichkeit der Fertigung. CNC-Maschinen zeichnen sich durch hohe Präzision, ausgezeichnete Wiederholgenauigkeit und hohe Prozesssicherheit aus. Darüber hinaus können Bearbeitungsparameter individuell an die Anforderungen des jeweiligen Werkstücks angepasst werden.

Mit CNC-Technologie lassen sich Bearbeitungsschritte durchführen, die manuell nur schwer oder gar nicht realisierbar wären. Deshalb gehören CNC-Maschinen heute zu den wichtigsten Werkzeugen der modernen Fertigung.

CNC-Metallbearbeitungsmaschinen ermöglichen die Herstellung komplexer Bauteile mit hoher Maßhaltigkeit und exzellenter Oberflächenqualität. Typischerweise werden Werkstoffe wie Kohlenstoffstahl, Edelstahl, Aluminium, Messing und Kupfer bearbeitet. Dadurch eignet sich die Technologie sowohl für harte als auch für weiche Metalle.

Neben Metallen können CNC-Anlagen auch zahlreiche Kunststoffe bearbeiten, darunter Polyethylen (PE), Polypropylen (PP), Polycarbonat (PC), PVC und Acrylglas (Plexiglas). Ebenso lassen sich Verbundwerkstoffe wie glasfaser- oder kohlefaserverstärkte Materialien sowie Holzwerkstoffe wie Sperrholz oder MDF-Platten effizient bearbeiten.

CNC-Fräsmaschinen sind vielseitige Bearbeitungszentren für die Schrupp- und Schlichtbearbeitung. Sie eignen sich hervorragend zur Herstellung von Formen, Matrizen, Werkzeugen und Prototypen. Moderne CNC-Bearbeitungszentren ermöglichen darüber hinaus Bohr-, Fräs- und Gewindeschneidarbeiten innerhalb eines einzigen Bearbeitungsprozesses.

Zu den wichtigsten Vorteilen der CNC-Technologie gehören:

• höchste Präzision,

• exakte Kontrolle aller Bearbeitungsparameter,

• flexible Anpassung an unterschiedliche Produktionsanforderungen,

• hohe Wiederholgenauigkeit,

• kurze Produktionszeiten,

• minimale Materialverluste,

• zuverlässige und stabile Fertigungsprozesse.

CAD/CAM-Systeme ermöglichen eine schnelle Konstruktion von Bauteilen sowie die direkte Programmierung der Maschinen. Dadurch werden Produktivität und Bearbeitungsqualität zusätzlich gesteigert. Die richtige Auswahl der Werkzeuge sowie die optimale Einstellung der Bearbeitungsparameter sind entscheidend für hochwertige Ergebnisse, wirtschaftlichen Materialeinsatz und eine konstante Fertigungsqualität.

Womit schneidet man Metall? Trennscheiben und andere Werkzeuge

Je nach gewähltem Schneidverfahren kommen unterschiedliche Maschinen und Werkzeuge zum Einsatz, die an Material, Produktionsanforderungen und Einsatzbereich angepasst werden.

Bandsägen

Bandsägen werden hauptsächlich zum Schneiden von Rundmaterial, Rohren und Blechen geringer Materialstärke verwendet. Sie eignen sich besonders für gerade Schnitte und stellen eine wirtschaftliche Lösung für einfache Schneidaufgaben dar.

Plasmaschneidanlagen

Plasmaschneidmaschinen sind in unterschiedlichen Leistungsklassen erhältlich und ermöglichen das schnelle sowie effiziente Schneiden von Blechen mittlerer Materialstärke. Ihre Vielseitigkeit und die Möglichkeit, sämtliche Prozessparameter individuell einzustellen, machen sie zu einer der beliebtesten Lösungen in der industriellen Fertigung.

Wasserstrahlschneidanlagen

Wasserstrahlschneidmaschinen arbeiten mit Hochdruckpumpen und Abrasivschneidköpfen. Sie eignen sich hervorragend für das hochpräzise Schneiden anspruchsvoller Werkstoffe. Das Verfahren zeichnet sich durch hohe Effizienz, minimale Materialverluste und eine ausgezeichnete Schnittqualität aus und bietet sowohl wirtschaftliche als auch ökologische Vorteile.

Laserschneidanlagen

Laserschneidmaschinen bieten höchste Präzision, ausgezeichnete Wiederholgenauigkeit und maximale Prozesssicherheit. Sie werden insbesondere für das Schneiden von Blechen eingesetzt, bei denen glatte Schnittkanten und eine hohe Maßhaltigkeit gefordert sind. Das Laserschneiden zählt heute zu den wichtigsten Verfahren der modernen Metallbearbeitung, insbesondere bei hochwertigen Präzisionsteilen.

Autogene Brennschneidanlagen

Autogene Schneidanlagen werden vor allem in der Schwerindustrie eingesetzt und eignen sich besonders zum Schneiden dicker Bleche aus Kohlenstoffstahl.

Darüber hinaus spielen CNC-Fräsmaschinen und weitere CNC-Bearbeitungszentren eine wichtige Rolle in der modernen Metallbearbeitung. Sie ermöglichen die präzise Bearbeitung komplexer Werkstücke, die flexible Anpassung aller Bearbeitungsparameter sowie die Auswahl optimaler Werkzeuge für jede Anwendung.

Durch den Einsatz moderner CAD/CAM-Systeme können Bauteile schnell konstruiert und Fertigungsprogramme effizient erstellt werden. Das Ergebnis sind höchste Präzision, ausgezeichnete Wiederholgenauigkeit und maximale Produktivität. Die richtige Werkzeugauswahl sowie optimal abgestimmte Bearbeitungsparameter bilden die Grundlage für einen wirtschaftlichen Fertigungsprozess und ermöglichen gleichzeitig eine präzise Kennzeichnung von Bauteilen zur lückenlosen Rückverfolgbarkeit.

Metallschneiden - Womit schneidet man Metall und welche Schneidverfahren gibt es?

Das Metallschneiden gehört zu den wichtigsten Bearbeitungsverfahren in der Industrie und umfasst verschiedene Technologien und Arbeitsmethoden. Die Wahl des geeigneten Verfahrens hängt vom Werkstoff, der Materialstärke sowie der geforderten Schnittqualität ab.

Zu den häufigsten Fragen gehören: Womit schneidet man Metall?, Welche Methode eignet sich am besten? und Wie lässt sich Metall schnell und präzise schneiden? Die Antwort hängt immer von der jeweiligen Anwendung und den Anforderungen an das Endprodukt ab.

Zu den wichtigsten Schneidverfahren gehören:

• Mechanisches Schneiden

• Plasmaschneiden

• Laserschneiden

• Wasserstrahlschneiden

• Autogenes Brennschneiden

Jedes Verfahren bietet unterschiedliche Vorteile hinsichtlich Präzision, Schneidgeschwindigkeit, Materialeinsatz und Wirtschaftlichkeit.

Präzises Metallschneiden - Wie schneidet man dicken Stahl?

Die Wahl der richtigen Schneidtechnologie richtet sich in erster Linie nach der Materialstärke und den Anforderungen an das fertige Bauteil.

Mechanisches Schneiden

Mechanische Verfahren wie Band- und Kreissägen eignen sich vor allem für einfache Schneidarbeiten. Sie werden häufig zum Trennen von Rundmaterial, Rohren und dünnen Blechen eingesetzt. Für hochpräzise Anwendungen sind sie jedoch nur bedingt geeignet.

Plasmaschneiden

Das Plasmaschneiden gehört zu den bevorzugten Verfahren, wenn dickere Metallplatten bearbeitet werden müssen. Es ermöglicht das schnelle Schneiden elektrisch leitfähiger Werkstoffe und eignet sich besonders für Baustahl und Konstruktionsstahl.

Laserschneiden

Das Laserschneiden bietet die höchste Präzision aller thermischen Schneidverfahren. Es eignet sich hervorragend für die Serienproduktion sowie für Bauteile mit höchsten Anforderungen an Maßhaltigkeit und Schnittkantenqualität.

Wasserstrahlschneiden

Das Wasserstrahlschneiden (Waterjet) erfolgt ohne Wärmeeinfluss. Dadurch entstehen keine thermischen Verformungen oder Gefügeveränderungen. Dieses Verfahren eignet sich besonders für empfindliche Werkstoffe und Materialien, bei denen höchste Schnittqualität gefordert wird.

Autogenes Brennschneiden

Das Brennschneiden wird überwiegend bei sehr dicken Blechen aus Kohlenstoffstahl eingesetzt, wenn andere Schneidverfahren wirtschaftlich oder technisch an ihre Grenzen stoßen.

Womit schneidet man Metall am besten? Moderne Technologien und ihre Anwendungen

Welche Schneidtechnologie die beste ist, hängt von den jeweiligen Produktionsanforderungen ab. In modernen Fertigungsbetrieben dominieren heute automatisierte CNC-Schneidsysteme.

Sie ermöglichen:

• hochpräzises Metallschneiden,

• maximale Wiederholgenauigkeit,

• geringe Materialverluste,

• automatisierte und wirtschaftliche Produktionsprozesse.

Dadurch lassen sich sowohl einfache als auch hochkomplexe Bauteile effizient und reproduzierbar herstellen.

Bei der Wahl des geeigneten Schneidverfahrens sollten insbesondere folgende Kriterien berücksichtigt werden:

• Welcher Werkstoff soll bearbeitet werden?

• Ist höchste Präzision erforderlich?

• Welche Materialstärke muss geschnitten werden?

• Stehen Geschwindigkeit oder Schnittqualität im Vordergrund?

Schneiden von Edelstahl - Wie schneidet man Edelstahl?

Das Schneiden von Edelstahl zählt zu den anspruchsvollsten Aufgaben der Metallbearbeitung. Aufgrund der Materialeigenschaften müssen geeignete Werkzeuge und Schneidverfahren verwendet werden, um saubere Schnittkanten und eine hohe Oberflächenqualität zu erzielen.

Für einfache Werkstattarbeiten wird Edelstahl häufig mit einem Winkelschleifer und einer speziell für Edelstahl geeigneten Trennscheibe bearbeitet. Dabei stellt sich oft die Frage, wofür INOX-Trennscheiben verwendet werden.

INOX-Trennscheiben wurden speziell für Edelstahl entwickelt. Sie enthalten keine eisenhaltigen Bestandteile und verhindern dadurch Korrosion sowie Verunreinigungen der bearbeiteten Oberfläche.

Für industrielle Anwendungen liefern CNC-gesteuerte Laser-, Plasma- oder Wasserstrahlschneidanlagen deutlich bessere Ergebnisse. Sie ermöglichen präzise Schnitte, eine hervorragende Oberflächenqualität und gleichzeitig minimale Materialverluste.

Wie schneidet man dicken Stahl?

Beim Schneiden dicker Stahlplatten ist die Wahl der richtigen Technologie entscheidend für Produktivität und Wirtschaftlichkeit.

Häufig gestellte Fragen sind:

• Wie schneidet man dicken Stahl?

• Welches Verfahren eignet sich am besten?

• Wie lassen sich Stahlplatten mit mehreren Zentimetern oder sogar Hunderten Millimetern Dicke bearbeiten?

Zu den am häufigsten eingesetzten Verfahren gehören:

• Plasmaschneiden,

• autogenes Brennschneiden,

• Wasserstrahlschneiden.

Jede dieser Technologien besitzt spezifische Vorteile hinsichtlich Schneidgeschwindigkeit, Präzision und Betriebskosten.

Für sehr dicke Bleche aus Kohlenstoffstahl wird in der Regel das Brennschneiden eingesetzt. Werden dagegen höhere Genauigkeiten gefordert, kommen Plasma- oder Wasserstrahlschneidanlagen zum Einsatz.

Moderne CNC-Anlagen automatisieren den gesamten Schneidprozess und gewährleisten auch bei komplexen Bauteilen höchste Wiederholgenauigkeit. Dadurch wird die Metallbearbeitung schneller, wirtschaftlicher und qualitativ hochwertiger.
