Bei CNC-Laserschneidmaschinen spielt nicht nur der Schneidprozess selbst eine entscheidende Rolle, sondern auch die Art und Weise, wie das Material vorbereitet und gewechselt wird. In diesem Bereich kommen automatische Palettenwechselsysteme zum Einsatz, die den Wechsel der Arbeitstische ohne manuellen Eingriff des Bedieners ermöglichen.

Solche Lösungen ermöglichen eine klare Trennung des Schneidprozesses von den Be- und Entladevorgängen. Der gesamte Ablauf des Palettenwechsels erfolgt automatisch unter der Kontrolle der CNC-Steuerung sowie der integrierten Sicherheitsfunktionen.

Warum Palettenwechselsysteme in CNC-Laserschneidmaschinen eingesetzt werden

Bei Maschinen mit nur einem Arbeitstisch muss der Schneidprozess bei jedem Blechwechsel unterbrochen werden. Tätigkeiten wie das Auflegen neuen Materials oder das Entnehmen geschnittener Teile beanspruchen den Arbeitsbereich und führen zu Stillständen im Maschinenbetrieb. Ein automatischer Palettenwechsler ermöglicht die Trennung von:

• dem Schneidprozess innerhalb des Arbeitsbereichs,
• den Be- und Entladevorgängen außerhalb der Schneidzone.

Dadurch kann das nächste Blech parallel zum laufenden Schneidprozess vorbereitet werden, ohne den Arbeitsbereich zu blockieren. Diese Lösung trägt zur Sicherstellung der Produktionskontinuität bei und verbessert die Arbeitsorganisation an der CNC-Laserschneidmaschine.

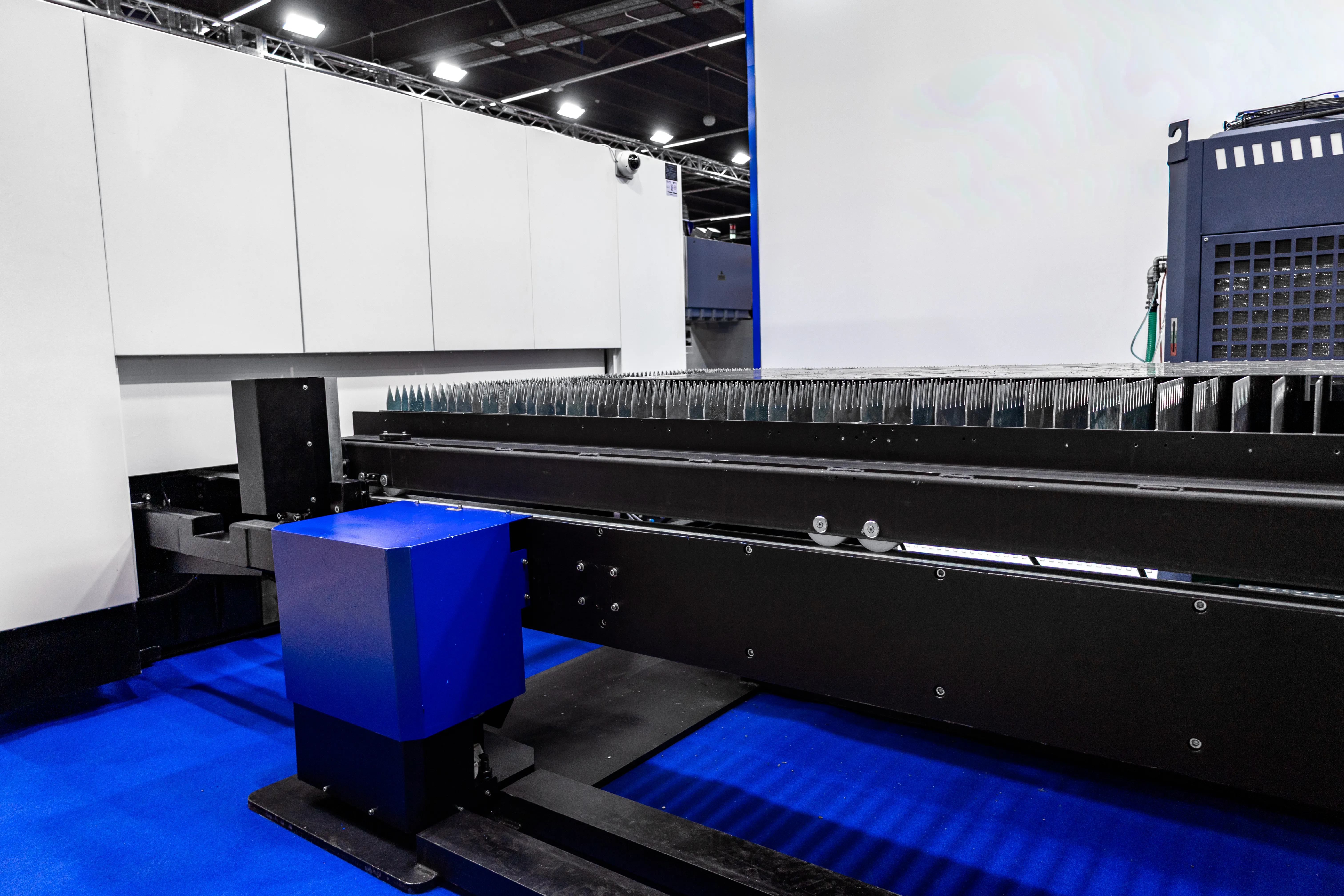

Automatischer Palettenwechsler in einer CNC-Laserschneidmaschine

Wie der automatische Palettenwechsel über das CNC-System gesteuert wird

Der Palettenwechsel wird vom Bediener direkt über die CNC-Steuerung ausgelöst – in der Regel über einen einzelnen Befehl oder eine Funktion. Nach der Aktivierung schaltet die Maschine in einen speziellen Palettenwechselmodus.

In einer typischen Ablaufsequenz:

• prüft das System die Sicherheitsbedingungen und Verriegelungen,
• verlässt die im Arbeitsbereich befindliche Palette die Schneidzone,
• fährt die außerhalb vorbereitete zweite Palette in die Schneidposition,
• kehrt die Maschine nach Abschluss des Wechsels in den betriebsbereiten Zustand zurück.

Der Bediener steuert die Bewegung der Arbeitstische nicht manuell. Der gesamte Ablauf wird automatisch und reproduzierbar durch die CNC-Steuerung ausgeführt.

Sicherheit beim automatischen Palettenwechsel in Laserschneidanlagen

Das automatische Palettenwechselsystem in CNC-Laserschneidmaschinen ist eng mit den Sicherheitssystemen der Maschine verknüpft. Diese dienen dem Schutz des Bedieners vor dem Zugriff auf den Arbeitsbereich und gewährleisten kontrollierte, sichere Tischbewegungen.

Typische Sicherheitseinrichtungen sind:

• Sicherheitstüren, deren geschlossener Zustand Voraussetzung für den Start der Wechselsequenz ist,
• eine Schutzeinhausung der Schneidzone als Barriere gegen Laserstrahlung,
• Positionssensoren für Paletten und Schutzeinrichtungen zur Bestätigung der einzelnen Prozessschritte,
• logische Verriegelungen innerhalb der CNC-Steuerung, die einen Palettenwechsel verhindern, wenn Sicherheitsbedingungen nicht erfüllt sind.

Der Bediener initiiert den Prozess, während dessen sichere Ausführung vollständig durch die Maschinenautomatisierung und die integrierten Sicherheitssysteme überwacht wird.

Automatischer Palettenwechsel – Videomaterial

Das folgende Video ergänzt die technische Beschreibung und veranschaulicht den Ablauf des Palettenwechsels, ohne dabei belehrenden oder instruktionalen Charakter zu haben.

Auswirkungen des automatischen Palettenwechsels auf Arbeitsorganisation und Materialfluss

Aus Sicht der Produktionsorganisation rationalisiert ein automatischer Palettentisch den Betrieb einer Laserschneidstation. Der Bediener kann das nächste Blech außerhalb des Arbeitsbereichs vorbereiten, ohne das Ende des aktuellen Schneidzyklus abwarten zu müssen.

In der Praxis ermöglicht dies:

• die Reduzierung von Produktionsstillständen,
• die Aufrechterhaltung eines konstanten Maschinenrhythmus,
• eine strukturierte Organisation des Materialflusses rund um den CNC-Laser,
• eine vereinfachte Arbeits- und Schichtplanung.

Diese Lösung eignet sich sowohl für die Serienfertigung als auch für Anwendungen mit häufigen Material- oder Auftragswechseln.

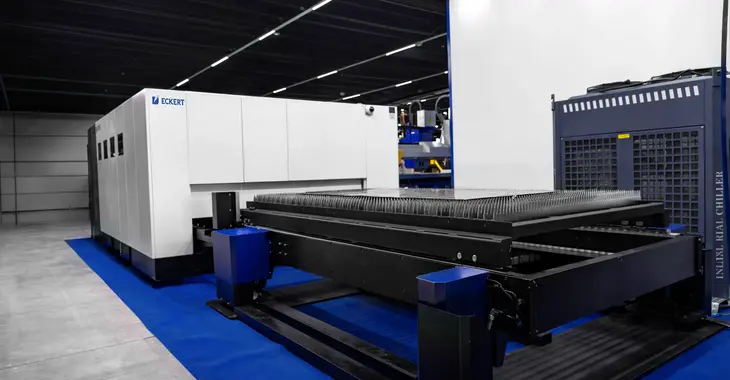

Palettensystem in einer automatisierten Produktionslinie

In modernen Industrieanlagen ist das automatische Palettenwechselsystem zunehmend Bestandteil einer umfassenden automatisierten Produktionslinie. Es kann mit zusätzlichen Modulen wie automatischen Blechladesystemen, Teilentnahmesystemen, Materiallagern oder innerbetrieblichen Transportsystemen kombiniert werden.

Dadurch kann die CNC-Laserschneidmaschine teil- oder vollautomatisch betrieben werden – ein entscheidender Vorteil bei hoher Wiederholgenauigkeit und in Anwendungen mit mannlosem Betrieb.

Zusammenfassung

Ein automatischer Palettentisch ist eine systemische Lösung, die Mechanik der Arbeitstische, CNC-Steuerung und Sicherheitssysteme zu einem geschlossenen Prozess verbindet. Er ermöglicht einen sicheren und reproduzierbaren Palettenwechsel, verbessert die Arbeitsorganisation und bildet die Grundlage für die weitergehende Automatisierung von Laserschneidstationen und kompletten Fertigungslinien.
